Vous pouvez construire ces deux bateaux à partir du même ensemble STL.
RS-RG65 Imprimé en 3D
Ce RacingSparrow de classe RG65 peut être construit de deux manières, un gréement standard à deux voiles ou un gréement Una à voile unique. La version Una est parfaite pour le débutant souhaitant une construction simple et peu coûteuse, aboutissant à un bateau durable, rapide et amusant à naviguer.
Matériaux & Instructions de Construction
Caractéristiques clés du design :
- Longueur de 650 mm, largeur de 138 mm
- Choix de bulbe de 470 g, 508 g, 550 g
- Options de longueur et de position de quille
- Choix de gouvernail : petit, moyen, grand
- Accessoires de gréement imprimés
- Hublot à vis pour étanchéité
- Volume d'impression : 150 × 150 × 180 mm (xyz)
- STLs : 22 $ USD Téléchargement numérique instantané
Configuration Standard
Les fichiers comprennent toutes les pièces nécessaires pour construire le bateau en tant que bateau à gréement standard. Tous les accessoires de gooseneck, de mât et de bôme sont des pièces STL imprimées en 3D.
Configuration Una
Ou vous pouvez construire la version à gréement Una, qui est la manière la plus simple de construire un Yacht RC Racing Sparrow. Ce gréement comprend toutes les pièces imprimées et un disque à encoches inversées pour maintenir le gréement en place.
Retour d'expérience des clients
Ian Owens, Royaume-Uni
Je suis occupé en ce moment à imprimer les fichiers - tout se passe bien, la qualité est excellente. Le premier Sparrow que nous avons réalisé est un grand succès. Mon ami Peter, qui navigue sur le yacht, est très impressionné - il navigue mieux que n'importe quel yacht acheté.
Matériaux Requis
Comme vous pouvez le voir, les matériaux nécessaires pour compléter la construction sont très minimes.
Quelques colles, quelques longueurs de carbone, quelques petits composants métalliques de pêche et quelques matériaux de voile.
Une liste complète de ce dont vous avez besoin avec des liens vers les fournisseurs se trouve sur la page des matériaux.
La Una en action !
Le vent dans cette vidéo est de 15 nœuds, des vents moyens. La limite supérieure pour la voile A de la Una. Les instructions/plans fournis avec les fichiers STL incluent des dessins schématiques pour les voiles A&B, réalisés de la manière la plus simple possible avec des voiles en mylar d'une seule pièce et des lattes de voile collées. Très facile à réaliser avec une très bonne puissance grâce à la tension fournie par le mât en carbone flexible.

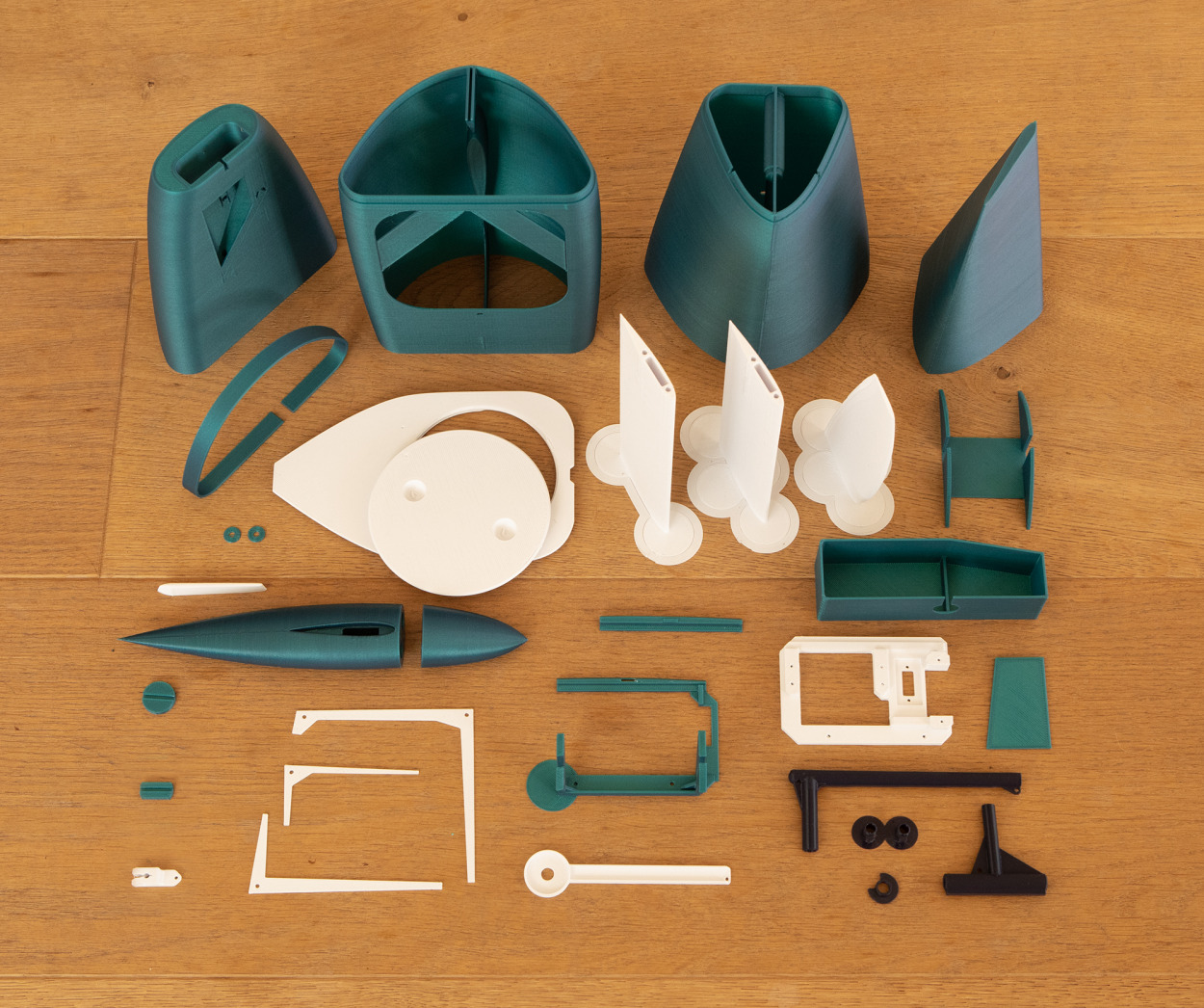

Pièces Imprimées Una
Le gréement Una est probablement le voilier rc le plus simple à construire sur le marché.
Le gréement glisse vers l'arrière, puis se tourne et se verrouille en place avec un disque cranté à la base du mât. Il suffit ensuite de clipser la drisse principale à l'attache de la bôme et de commencer à naviguer. Très facile à transporter et avec un temps de montage minimal.
Cette configuration conviendrait à un débutant qui souhaite se mettre à l'eau rapidement ! Ce serait également un excellent projet scolaire pour un groupe car il y a très peu de matériaux et de pièces nécessaires pour compléter la construction.
Notre configuration préférée pour le gréement Una est une position de quille de -7 mm, un bulbe de 508 g et un grand gouvernail. Avec le poids du gréement plus en avant, la position de la quille plus en arrière compense cela agréablement. Le plus grand gouvernail aide à garder cette grande voile sous contrôle au vent arrière.
Pièces Imprimées Standard
Ce sont les pièces imprimées pour le voilier de course RG65 à deux voiles standard.
Toutes les pièces de gréement se collent avec de la super glue sur des mâts en carbone de 1 m (facilement disponibles en ligne). La quille est un profil NACA012 en deux pièces avec un support en carbone, et le bulbe est un torpille en deux pièces remplie de plomb.
Les fichiers STL incluent des diagrammes pour les gréements A et B. Les voiles utilisent des lattes imprimées en 3D, avec des trous dans les lattes de coin pour des œillets instantanés.
Cette configuration convient aux coureurs de club ou à quiconque recherchant un voilier RC DIY compact et puissant.
Combo préféré : Voiles de gréement B, bulbe de 508 g, position de quille originale et gouvernail moyen—équilibré et facile à naviguer dans une large gamme de vent. Pour une option plus rapide mais plus délicate, choisissez le bulbe de 470 g.
Composants électriques
Les composants électriques de ce bateau sont peu coûteux et faciles à se procurer dans le monde entier. Au lieu de servos de treuil coûteux, nous utilisons des servos standards avec de longs bras, ce qui permet de garder les constructions simples et abordables, un principe fondamental de Racing Sparrow.
Dans l'image, vous remarquerez que nous utilisons des émetteurs et récepteurs RadioMaster. Ils offrent un excellent rapport qualité-prix. Complètement équipés, de bonne qualité et à un prix raisonnable.
Nous utilisons l'émetteur Pocket de RadioMaster, un contrôleur compact, abordable et entièrement équipé. Il stocke plusieurs configurations de modèles, passe facilement de l'une à l'autre et fonctionne pour les bateaux, les avions ou les hélicoptères. Longue durée de vie de la batterie et conçu pour durer des années.
Une liste complète des composants, y compris les éléments électriques, se trouve sur la page des matériaux.
Montage des Électriques
Les éléments électriques sont installés sur un plateau de servo qui est vissé dans le bateau. Il peut être facilement retiré ou transféré à une autre coque. Vous pourriez construire les deux styles de bateau mais utiliser un seul ensemble d'éléctriques. Il suffit de dévisser 2 vis et le plateau se détache.
Les éléments électriques sont soigneusement rangés dans la boîte à batteries. Le côté avant a un couvercle non montré sur l'image. Le hublot à vis empêche l'eau de pénétrer. Nous l'avons testé dans des conditions orageuses !
Le compartiment à batteries peut accueillir des packs de 4 piles AA ou 4 piles AAA. Nous préférons les piles AAA car elles sont beaucoup plus légères. Un gain d'environ 70g.
