Puedes construir ambos barcos a partir del mismo conjunto de STL.
RS-RG65 Impreso en 3D
Este RacingSparrow de clase RG65 se puede construir en dos estilos, un aparejo estándar de dos velas o un aparejo de una sola vela tipo Una. La versión Una es perfecta para el principiante que desea una construcción simple y económica, resultando en un barco duradero, rápido y divertido para navegar.
Materiales e Instrucciones de Construcción
Características clave del diseño:
- Longitud de 650 mm, ancho de 138 mm
- Elección de bulbo de 470 g, 508 g, 550 g
- Opciones de longitud y posición de quilla
- Elección de timón pequeño, mediano, grande
- Accesorios de aparejo impresos
- Tapa de giro para impermeabilización
- Volumen de impresión: 150 × 150 × 180 mm (xyz)
- STLs: $22 USD Descarga digital instantánea
Configuración Estándar
Los archivos vienen con todas las piezas para construir el barco como un barco de aparejo estándar. Todos los accesorios de gooseneck, mástil y botavara son piezas STL impresas en 3D.
Configuración Una
O puedes construir la versión de aparejo Una, que es la forma más sencilla de construir un yate RC Racing Sparrow. Este aparejo tiene todas las piezas impresas y un disco con muescas invertidas para mantener el aparejo en su lugar.
Comentarios de los Clientes
Ian Owens, Reino Unido
En este momento estoy ocupado imprimiendo los archivos - todo va bien, con una gran calidad. El primer Sparrow que hicimos ha sido un gran éxito. Mi amigo Peter, que navega en el yate, está muy impresionado - navega mejor que cualquiera de los yates comprados.

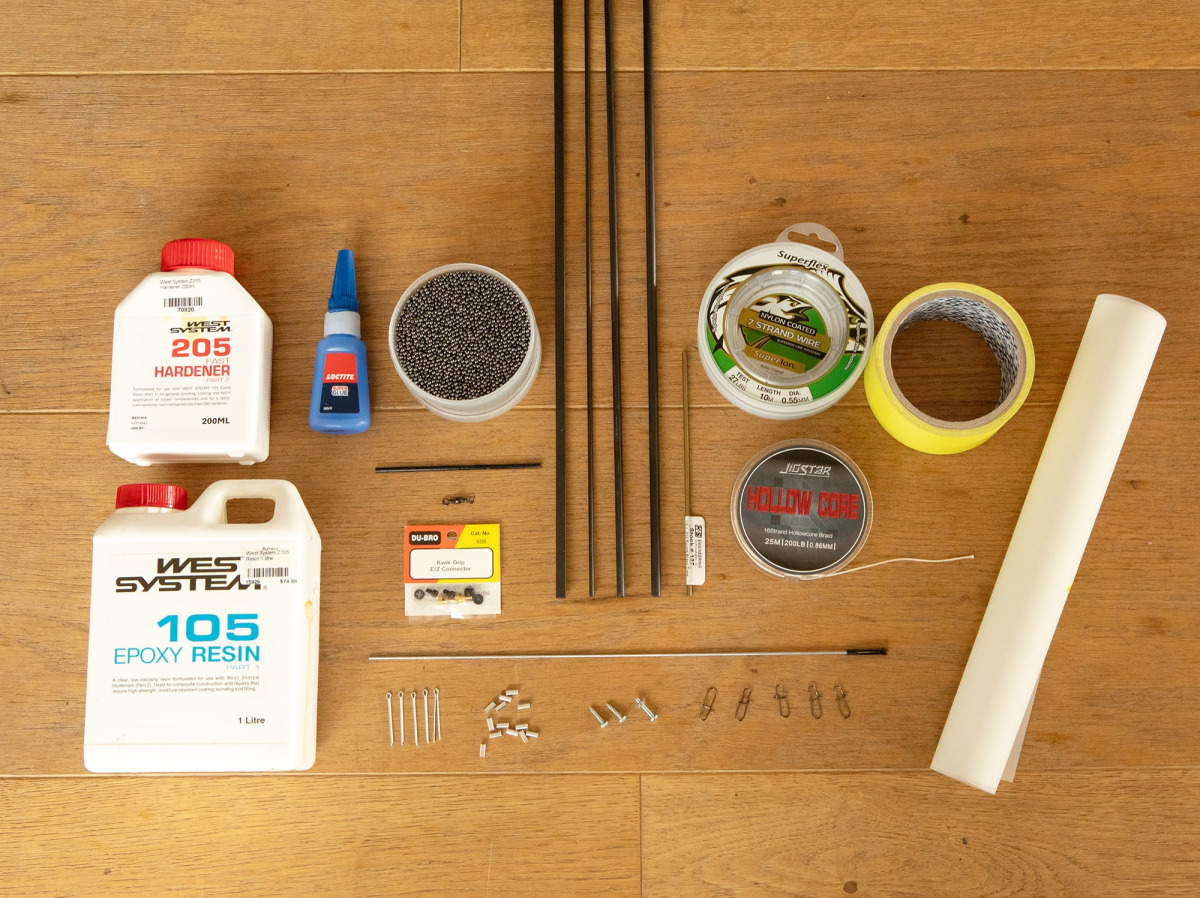

Materiales Requeridos
Como puedes ver, los materiales necesarios para completar la construcción son muy mínimos.
Algunos pegamentos, algunos tramos de carbono, algunos componentes metálicos de pesca más pequeños y algunos materiales para velas.
Una lista completa de exactamente lo que necesitas con enlaces a proveedores está en la página de materiales.
¡La rig Una en acción!
El viento en este video es de 15 nudos, vientos medios. El límite superior para la rig A de Una. Las instrucciones/planos que vienen con los archivos STL incluyen dibujos esquemáticos para las rigs A&B, hechos de la manera más simple posible con velas de mylar en una sola pieza y batten de velas pegados. Muy fácil de hacer con muy buena potencia gracias a la tensión proporcionada por el mástil de carbono flexible.

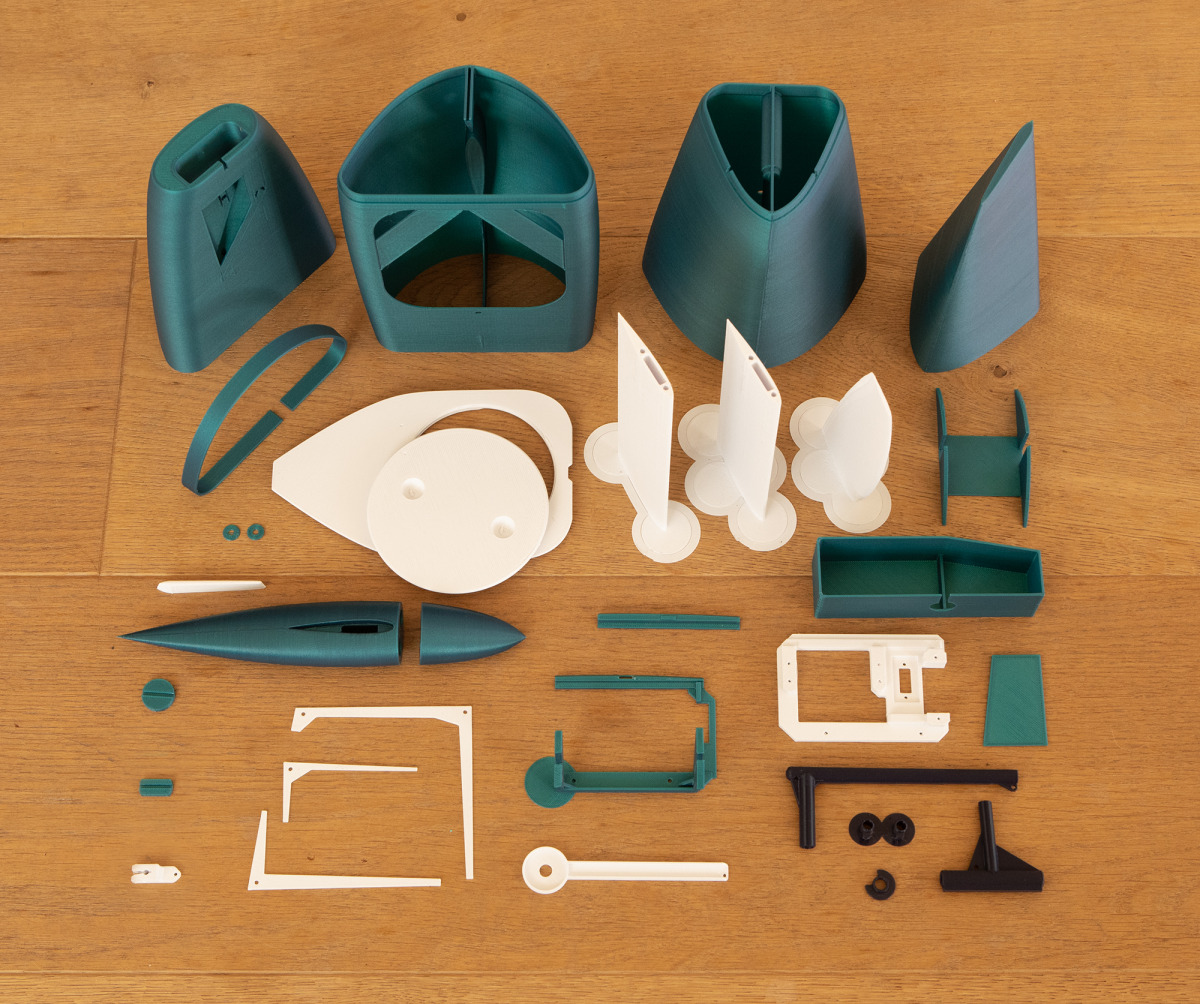

Una Piezas Impresas
El aparejo Una es posiblemente el yate rc más simple de construir en el mercado.
El aparejo se desliza hacia atrás y luego se rota y se bloquea en su lugar con un disco muescado en la base del mástil. Luego, solo hay que enganchar la driza principal al accesorio del botavara y empezar a navegar. Realmente fácil de transportar y con un tiempo de configuración mínimo.
Esta configuración sería adecuada para un principiante que quiera salir al agua lo antes posible. También sería un excelente proyecto escolar para un grupo, ya que se requieren muy pocos materiales y piezas para completar la construcción.
Nuestra configuración preferida para el aparejo Una es una posición de quilla de -7 mm, una bombilla de 508 g y un timón grande. Con el peso del aparejo más hacia adelante, la posición de la quilla más hacia atrás compensa esto muy bien. El timón más grande ayuda a mantener esa gran vela bajo control a favor del viento.

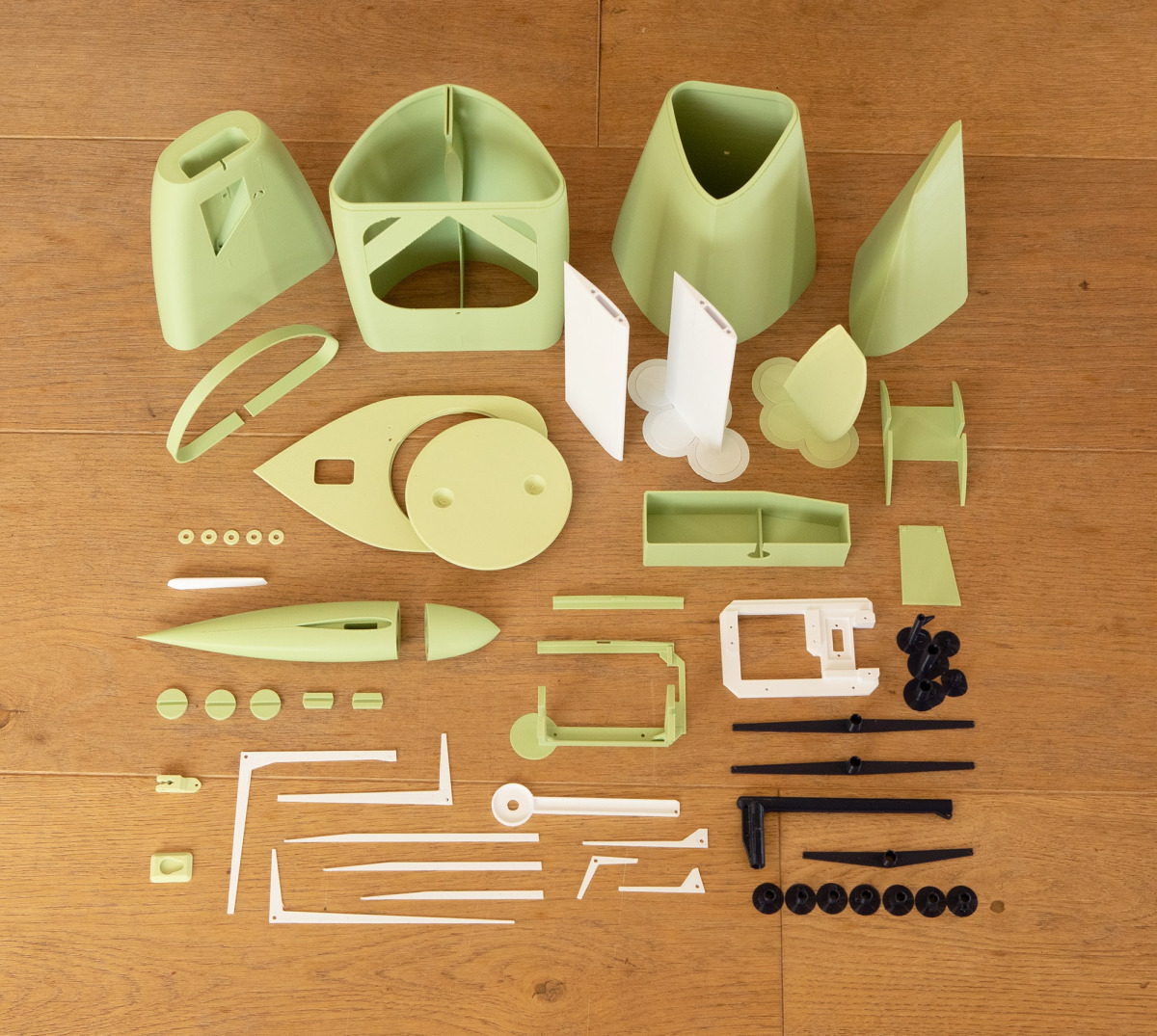

Piezas Impresas Estándar
Estas son las piezas impresas para el estándar RG65 Racing Sparrow de dos velas.
Todas las piezas de aparejo se pegan con superglue a mástiles de carbono de 1m (disponibles fácilmente en línea). La quilla es un perfil NACA012 de dos piezas con soporte de carbono, y el bulbo es un torpedo de dos piezas lleno de perdigones de plomo.
Los archivos STL incluyen diagramas para los aparejos A y B. Las velas utilizan battenes impresos en 3D, con agujeros en los battenes de las esquinas para ojetes instantáneos.
Esta configuración es adecuada para regatistas de clubes o cualquier persona que busque un velero RC DIY compacto y potente.
Combinación preferida: Velas del aparejo B, bulbo de 508g, posición original de la quilla y timón mediano—balanceado y fácil de navegar en un amplio rango de viento. Para una opción más rápida pero más complicada, elige el bulbo de 470g.
Componentes eléctricos
La electricidad para este barco es económica y fácil de conseguir en todo el mundo. En lugar de costosos servos de cabrestante, utilizamos servos estándar con brazos largos, manteniendo las construcciones simples y asequibles, un principio fundamental de Racing Sparrow.

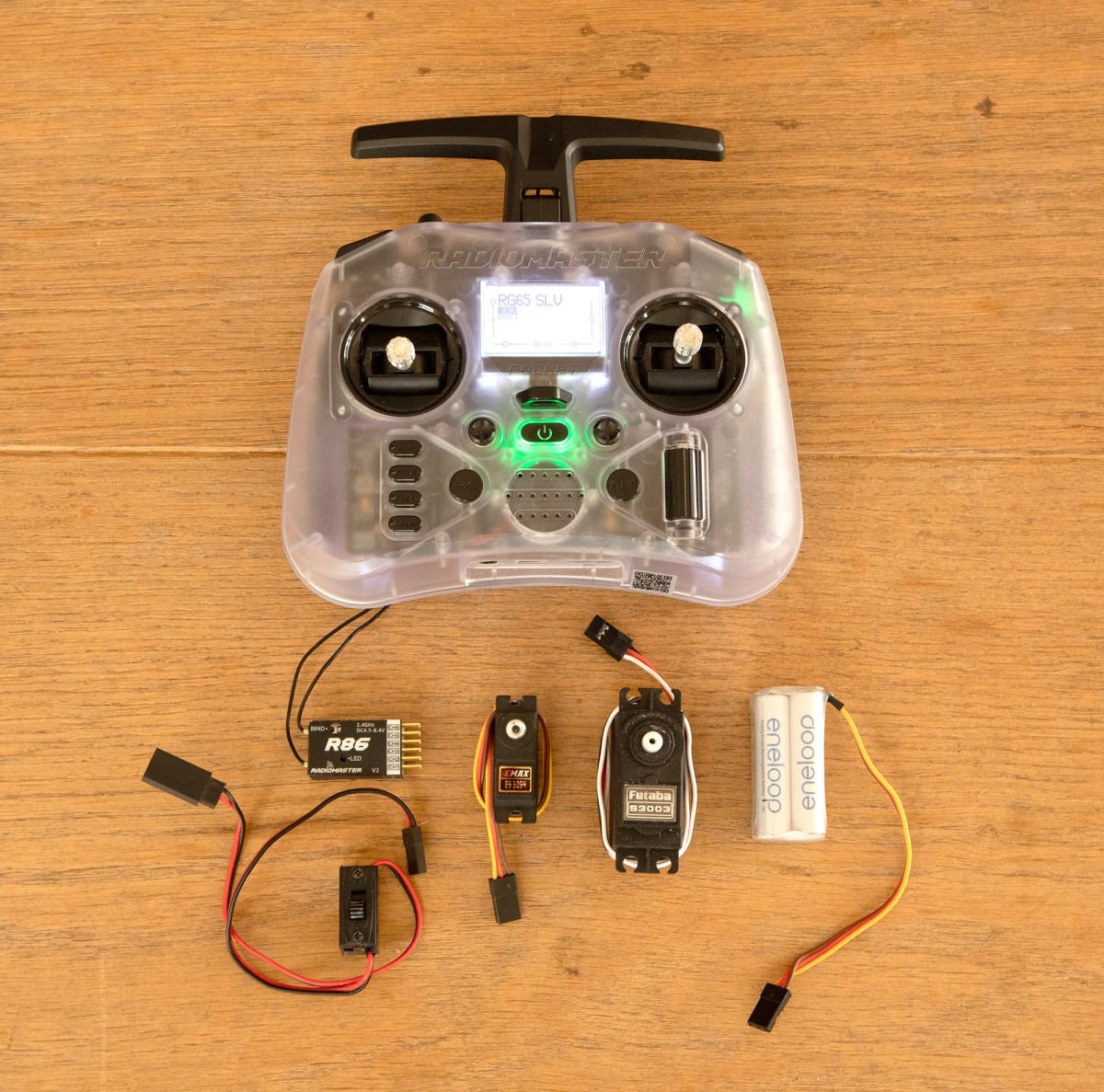

En la imagen notarás que utilizamos transmisores y receptores de RadioMaster. Tienen una gran relación calidad-precio. Completos, de buena calidad y a un precio razonable.
Usamos el Transmisor Pocket de RadioMaster, un controlador compacto, asequible y completamente equipado. Almacena múltiples configuraciones de modelos, cambia fácilmente entre ellas y funciona para barcos, aviones o helicópteros. Larga duración de la batería y construido para durar años.
Una lista completa de componentes, incluidos los eléctricos, está en la página de materiales.

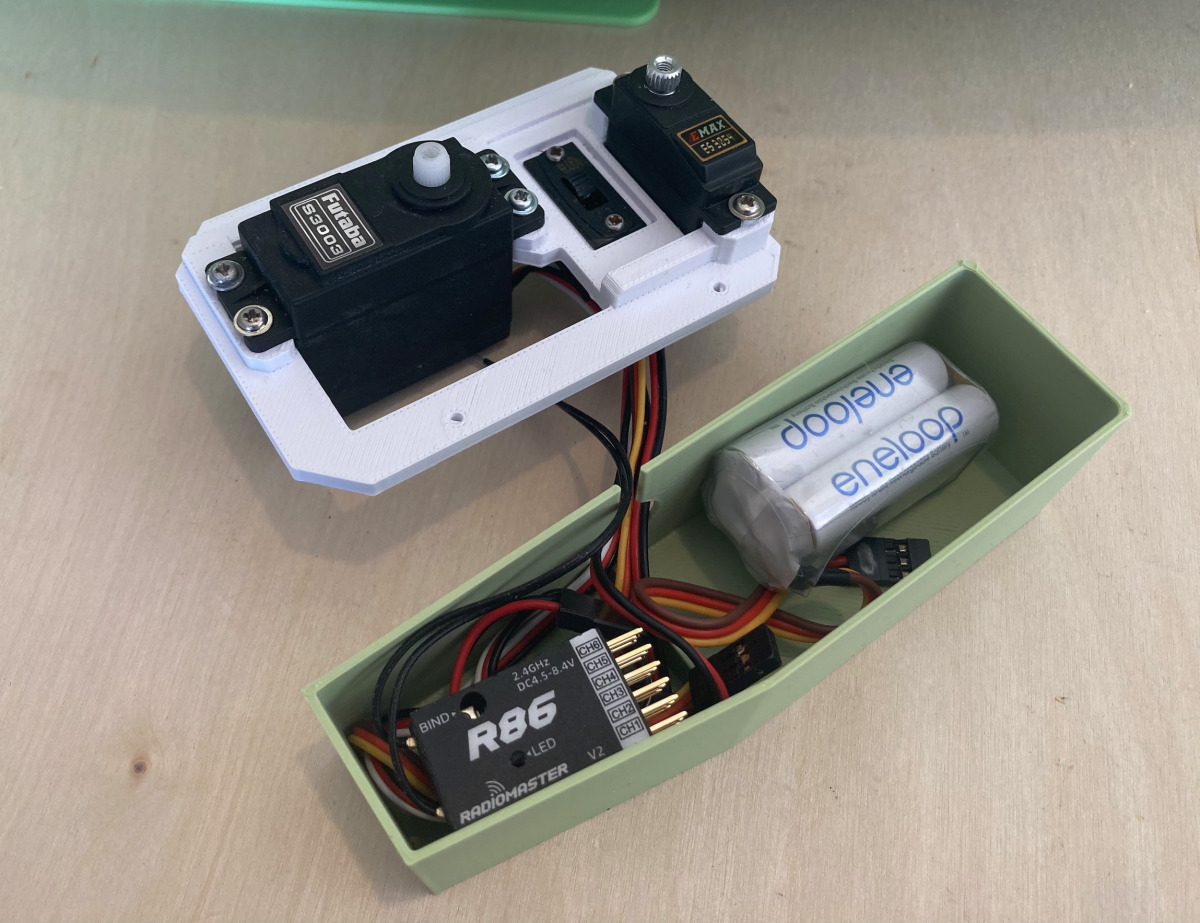

Montaje de Eléctricos
Los eléctricos están instalados en una bandeja de servo que está atornillada al barco. Se puede quitar fácilmente o transferir a otro casco. Podrías construir ambos estilos de barco pero usar un solo conjunto de eléctricos. Simplemente desatornilla 2 tornillos y la bandeja se desprende.
Los eléctricos están ordenadamente guardados en la caja de baterías. La parte frontal tiene una tapa que no se muestra en la imagen. La tapa giratoria mantiene el agua afuera. ¡Lo hemos probado en condiciones de tormenta!
El compartimento de la batería puede acomodar paquetes de baterías de 4AA o 4AAA. Preferimos las baterías AAA ya que son mucho más ligeras. Un ahorro de alrededor de 70g.
