Le RS Ranger montré ici avec gréement A et bulbe de 610 g.
RS Ranger Imprimé en 3D
Conçu pour une performance fiable dans les environnements éducatifs. Livré avec un guide de construction en ligne détaillé et une vidéo d'instruction complète pour soutenir l'apprentissage.
Guide de construction, matériaux et vidéo de construction
Caractéristiques de conception clés :
- Longueur de 695 mm, largeur de 157 mm, mât de 1000 mm
- Coque imprimée en 4 parties, accessoires de gréement imprimés
- Choix de bulbe de 530 g ou 610 g
- Plans de gréement pour gréements A, B, C
- Quille et gouvernail rétractables
- Volume d'impression : 200 x 200 x 200 mm (xyz)
- STLs : 25 $ USD Téléchargement numérique instantané
Quille et gouvernail relevés
La quille et le gouvernail peuvent être relevés, rendant le bateau plus facile à manœuvrer, à transporter et à stocker.
La quille peut également être complètement retirée et échangée contre différents poids de bulbe, permettant d'ajuster la configuration pour différentes conditions ou utilisations.
La quille est construite à partir de matériaux courants et faciles à se procurer. Des billes de plomb sont utilisées à l'intérieur du bulbe pour le lest, liées avec des adhésifs standards et renforcées avec des tiges en carbone pour la résistance et la rigidité. Cela permet de réduire les coûts tout en permettant à la quille d'être réparée, ajustée ou reconstruite si nécessaire.
Guide de construction complet, vidéo et liste de matériaux
Conçu pour être imprimé proprement sur des imprimantes 3D domestiques courantes, le bateau utilise environ un rouleau de filament pour l'ensemble des pièces. Chaque composant structurel essentiel, y compris le caisson de quille, la bulbe de quille, les accessoires de gréement et les outils d'alignement, est entièrement imprimable.
Ce qui est nouveau, c'est le guide de construction en ligne étape par étape et la vidéo de construction complète.
Le guide vous accompagne à travers chaque étape de la construction en étapes claires et pratiques. De l'impression et de la préparation jusqu'à l'assemblage, la configuration du gréement et le réglage final. La vidéo de construction complémentaire vous permet de suivre en temps réel, rendant le processus accessible même si c'est votre premier voilier RC.
Électronique
Le bateau est conçu autour de servos standards et à faible coût, rendant l'électronique abordable et facile à remplacer.
Nous recommandons le RadioMaster Pocket CC2500 avec un récepteur R86, un ensemble compact et fiable qui convient bien au bateau.
Des piles 4×AAA sont idéales. Elles sont légères, faciles à trouver et fournissent beaucoup de puissance pour de longues sessions de navigation. Le plateau de servo peut être facilement retiré pour l'entretien ou transféré dans une autre coque.
La batterie et le récepteur se trouvent dans un boîtier interne séparé, offrant une protection supplémentaire.
Un couvercle de trappe scellé empêche l'eau d'entrer, et les tests ont montré que le bateau reste très sec, même lors de navigations prolongées.

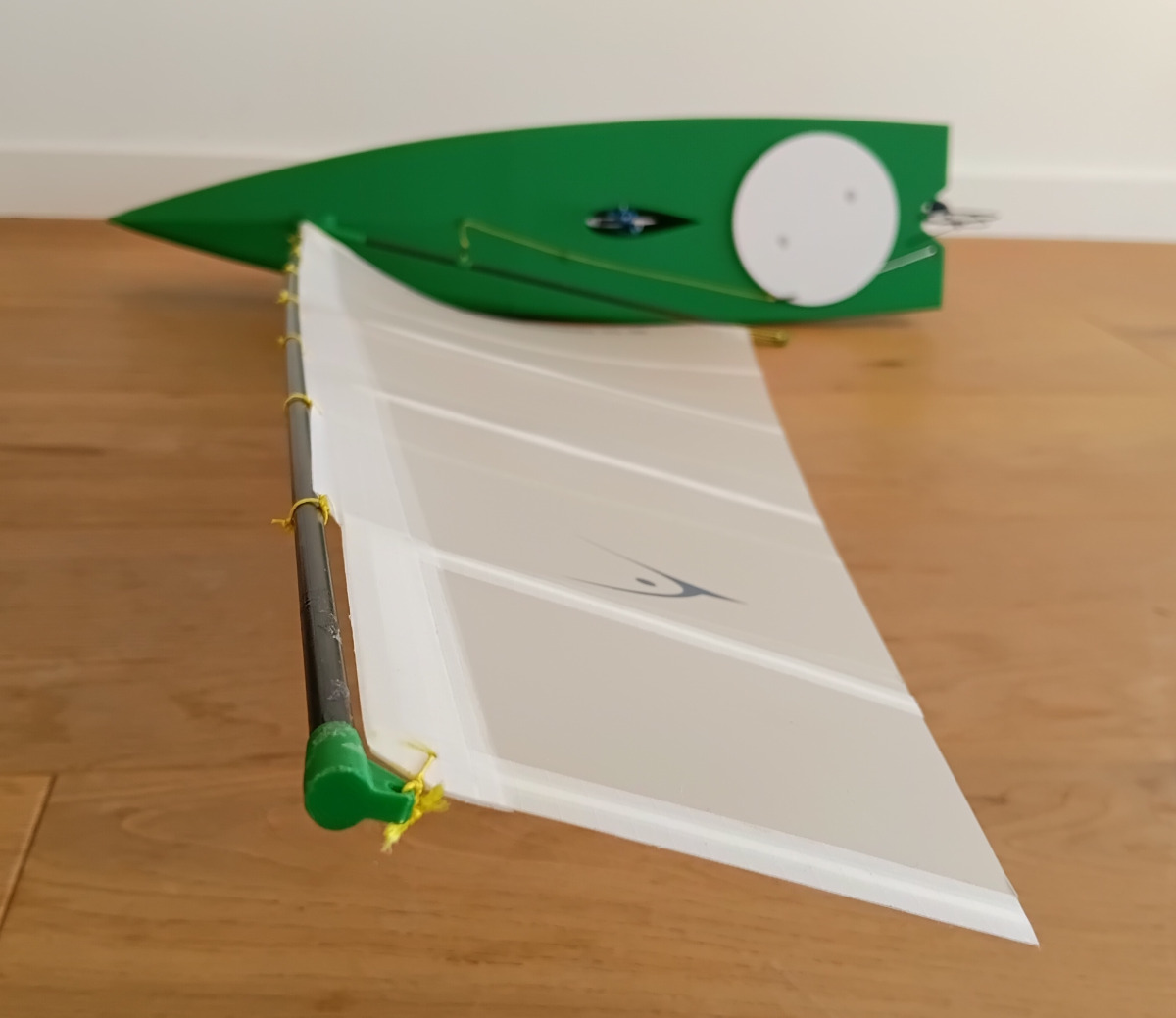

Gréement
Le gréement utilise des tubes en carbone faciles à trouver de 6 mm et 5 mm de diamètre, avec tous les composants du gréement fournis sous forme de pièces STL pour garder la construction simple et cohérente.
Un clip de pêche et une tresse de pêche relient le servo à la voile, créant un système de contrôle léger et fiable. Il est incroyablement facile de changer de gréement pendant une session de navigation. Il suffit de déclipser, de tourner le gréement de 180 degrés et il se détache.
Le plan de voilure comprend les gréements A, B et C, chacun fabriqué à partir d'une seule feuille de votre matériau de voile choisi. Un système de lattes imprimées à coller et un design de voile à sommet carré produisent un plan de voilure puissant et efficace.
Cette configuration offre une forte propulsion et d'excellentes performances au près, permettant à la bateau d'être navigué dans des conditions de vent allant de 2 à 30 nœuds en utilisant différentes combinaisons de gréement et de voiles.
