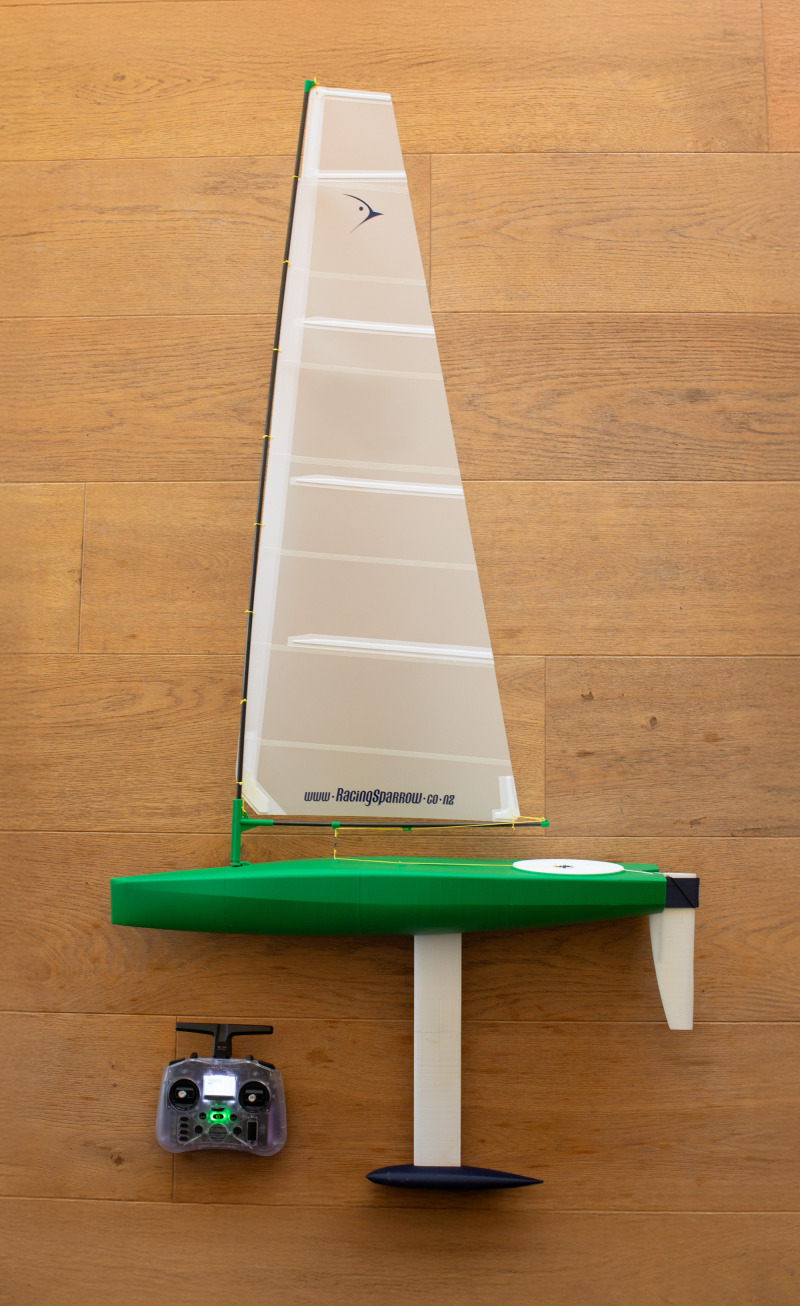

Der RS Ranger hier mit A-Rigg & 610g Ballast gezeigt.
3D-gedruckter RS Ranger
Für zuverlässige Leistung in Bildungseinrichtungen konzipiert. Kommt mit einem detaillierten Online-Bauanleitung und einem vollständigen Anleitungsvideo zur Unterstützung des Lernens.
Bauanleitung, Materialien & Bauvideo
Wichtige Designmerkmale:
- 695 mm Länge, 157 mm Breite, 1000 mm Mast
- Rumpf in 4 Teilen gedruckt, gedruckte Rigg-Zubehörteile
- Ballastwahl von 530 g oder 610 g
- Rigg-Pläne für A, B, C Rigs
- Einfahrbarer Kiel & Ruder
- Druckvolumen: 200 x 200 x 200 mm (xyz)
- STLs: 25 USD Sofortiger digitaler Download

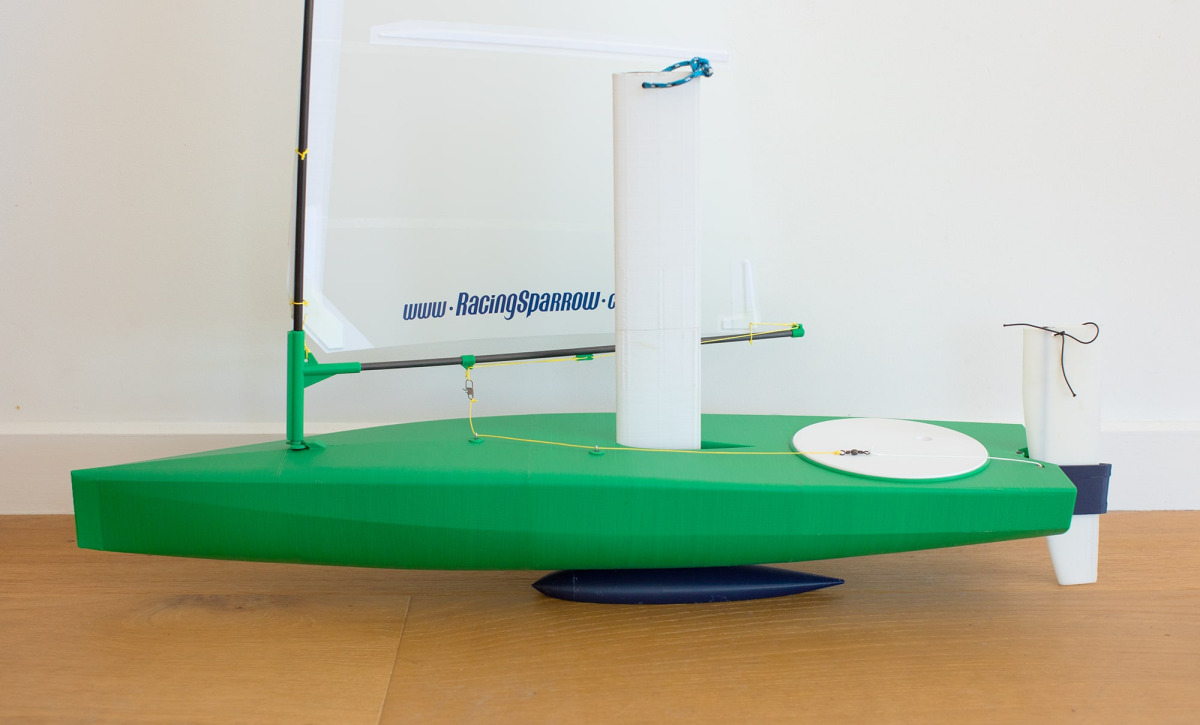

Hochklappbarer Kiel & Ruder
Der Kiel und das Ruder können angehoben werden, was das Handling, den Transport und die Lagerung des Bootes erleichtert.
Der Kiel kann auch vollständig entfernt und gegen verschiedene Bulb-Gewichte ausgetauscht werden, sodass die Konfiguration für unterschiedliche Bedingungen oder Verwendungen angepasst werden kann.

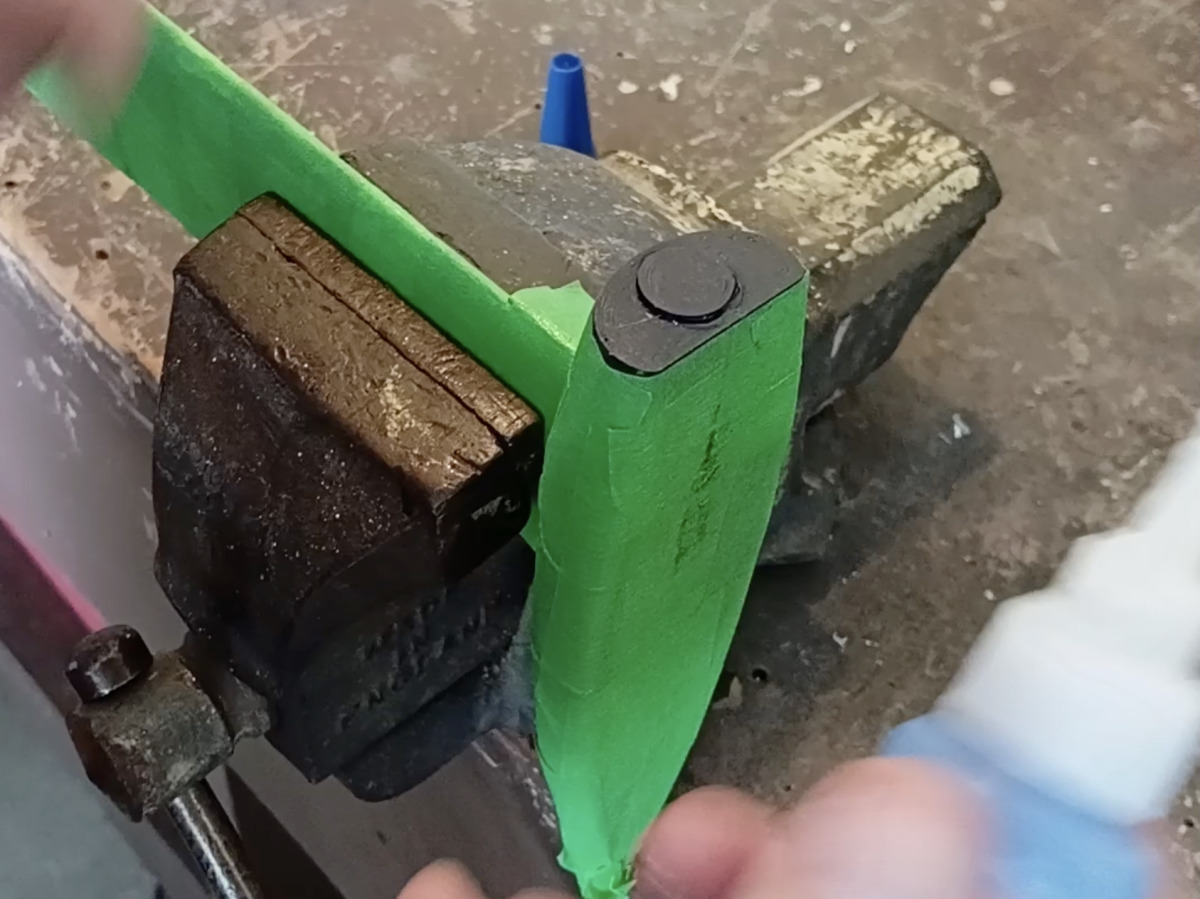

Der Kiel ist aus gängigen, leicht beschaffbaren Materialien gebaut. Bleischrot wird im Inneren des Bulbs als Ballast verwendet, mit Standardklebstoffen verbunden und mit Kohlenstoffstäben verstärkt, um Festigkeit und Steifigkeit zu gewährleisten. Dies hält die Kosten niedrig und ermöglicht es, den Kiel bei Bedarf zu reparieren, anzupassen oder neu zu bauen.
Vollständiger Bauleitfaden, Video & Materialliste
Entwickelt, um sauber auf gängigen Heim-3D-Druckern gedruckt zu werden, benötigt das Boot ungefähr eine Rolle Filament für das gesamte Set an Teilen. Jedes zentrale Strukturkomponente, einschließlich des Kielgehäuses, des Kielbullen, der Rigg-Zubehörteile und der Ausrichtungswerkzeuge, ist vollständig druckbar.
Neu ist der schrittweise Online-Bauleitfaden und das vollständige Bauvideo.
Der Leitfaden führt Sie durch jede Phase des Baus in klaren, praktischen Schritten. Vom Drucken und Vorbereiten bis hin zur Montage, Rigg-Einrichtung und abschließenden Feinabstimmung. Das begleitende Bauvideo ermöglicht es Ihnen, in Echtzeit mitzufolgen, wodurch der Prozess auch dann zugänglich wird, wenn dies Ihr erstes RC-Segelboot ist.

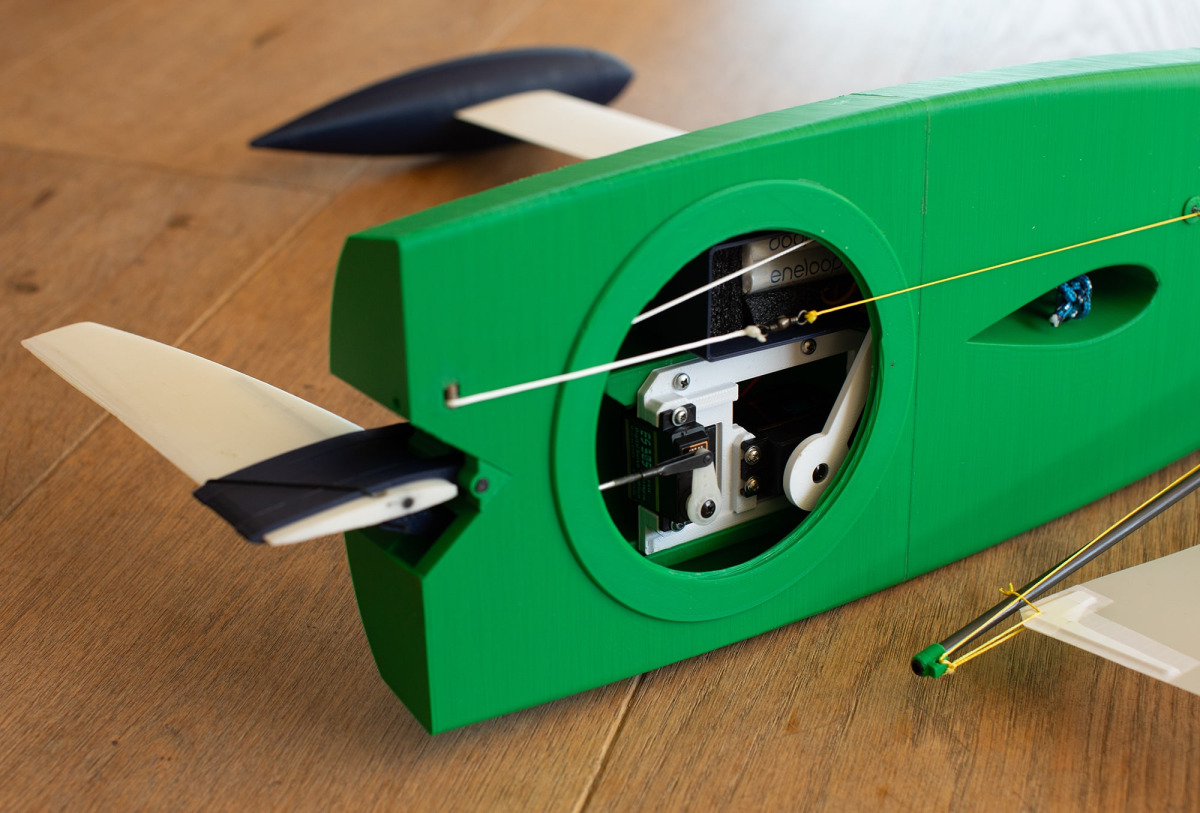

Elektronik
Das Boot ist um Standard-Servos mit niedrigen Kosten herum konzipiert, wodurch die Elektronik erschwinglich und leicht zu ersetzen ist.
Wir empfehlen den RadioMaster Pocket CC2500 mit einem R86 Empfänger, einem kompakten und zuverlässigen Setup, das gut zum Boot passt.
4×AAA-Batterien sind ideal. Sie sind leicht, einfach zu beschaffen und bieten viel Leistung für lange Segelsitzungen. Die Servoschale kann leicht zur Wartung entfernt oder in einen anderen Rumpf übertragen werden.
Die Batterie und der Empfänger befinden sich in einem separaten internen Gehäuse, das zusätzlichen Schutz bietet.
Ein versiegelter Deckel hält Wasser fern, und Tests haben gezeigt, dass das Boot auch bei längeren Segeln sehr gut trocken bleibt.

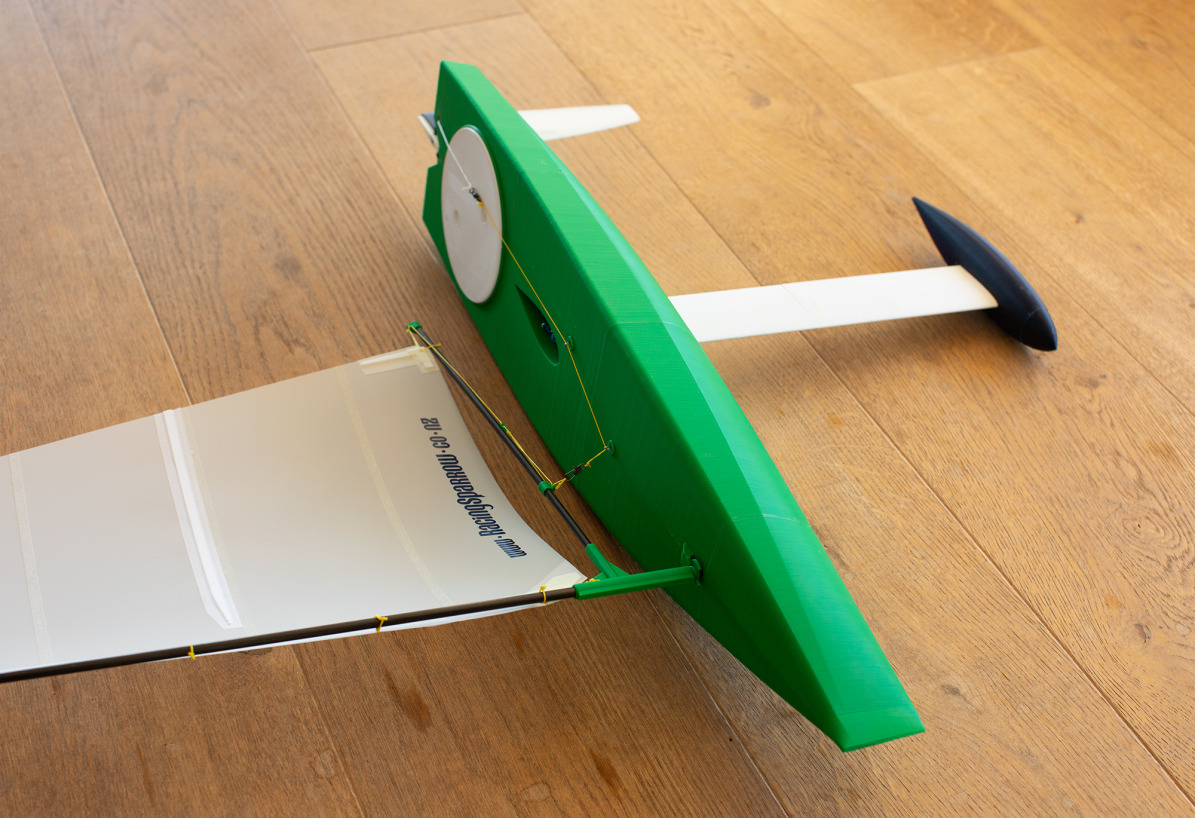

Rigging
Das Rig verwendet leicht beschaffbare Kohlenstoffrohre mit Durchmessern von 6 mm und 5 mm, wobei alle Rig-Komponenten als STL-Teile geliefert werden, um den Aufbau einfach und konsistent zu halten.
Ein Angelclip und eine Angelschnur verbinden den Servo mit dem Segel und schaffen ein leichtes und zuverlässiges Steuersystem. Es ist unglaublich einfach, während einer Segelsession die Rigs zu wechseln. Einfach abklicken, das Rig um 180 Grad drehen und es springt heraus.
Der Segelplan umfasst die Rigs A, B und C, die jeweils aus einem einzigen Blatt des gewählten Segelmaterials gefertigt sind. Ein aufgeklebtes gedrucktes Latten-System und das Quadrat-Top-Segel-Design erzeugen einen leistungsstarken und effizienten Segelplan.
Dieses Setup liefert starken Antrieb und hervorragende Upwind-Leistung, sodass das Boot bei Windbedingungen von 2 bis 30 Knoten mit verschiedenen Rig- und Segelkombinationen gesegelt werden kann.
