Matériaux et pièces du Racing Sparrow RS1000-3D
Voici les listes complètes et détaillées des matériaux et de l'électronique nécessaires pour compléter la construction du Racing Sparrow 1000 3D.
Les servos sont des servos de taille standard, ce qui signifie que vous pouvez choisir des options qui correspondent à votre budget.
Remarque : tous les liens sont pour des fournisseurs aux États-Unis. Vous devrez trouver des matériaux près de chez vous. Les noms de certains matériaux, comme les goupilles fendue en Nouvelle-Zélande, sont appelés goupilles de retenue aux États-Unis.
Filament & Adhésifs
- 2 rouleaux de filament soit PLA+, ASA, ABS, PETG
- Colle CA (Colle Super)
- Résine 250ml – Polyester ou (Époxy mélangé avec de l'alcool méthylé pour fluidifier)
- Époxy - seringue à deux composants
Électronique
- Servo de voile Standard Hi Torque 13+kg
- Servo de gouvernail – Futaba S-U300 Servo Standard Universel
- Pack de batteries - 5AA NiMH en ligne. (6V)
- Interrupteur d'alimentation – Harnais On/Off avec prise JR
- Récepteur – Radiomaster R86 (préféré du designer)
- Radiomaster Pocket (préféré du designer)
Mécanique & Liaison
- Tube de feuille 5mm de longueur – Tube en cuivre K&S 5/32" OD (~4mm)
- Boulon de bras de barre – Boulon M2mm x 12mm & écrou

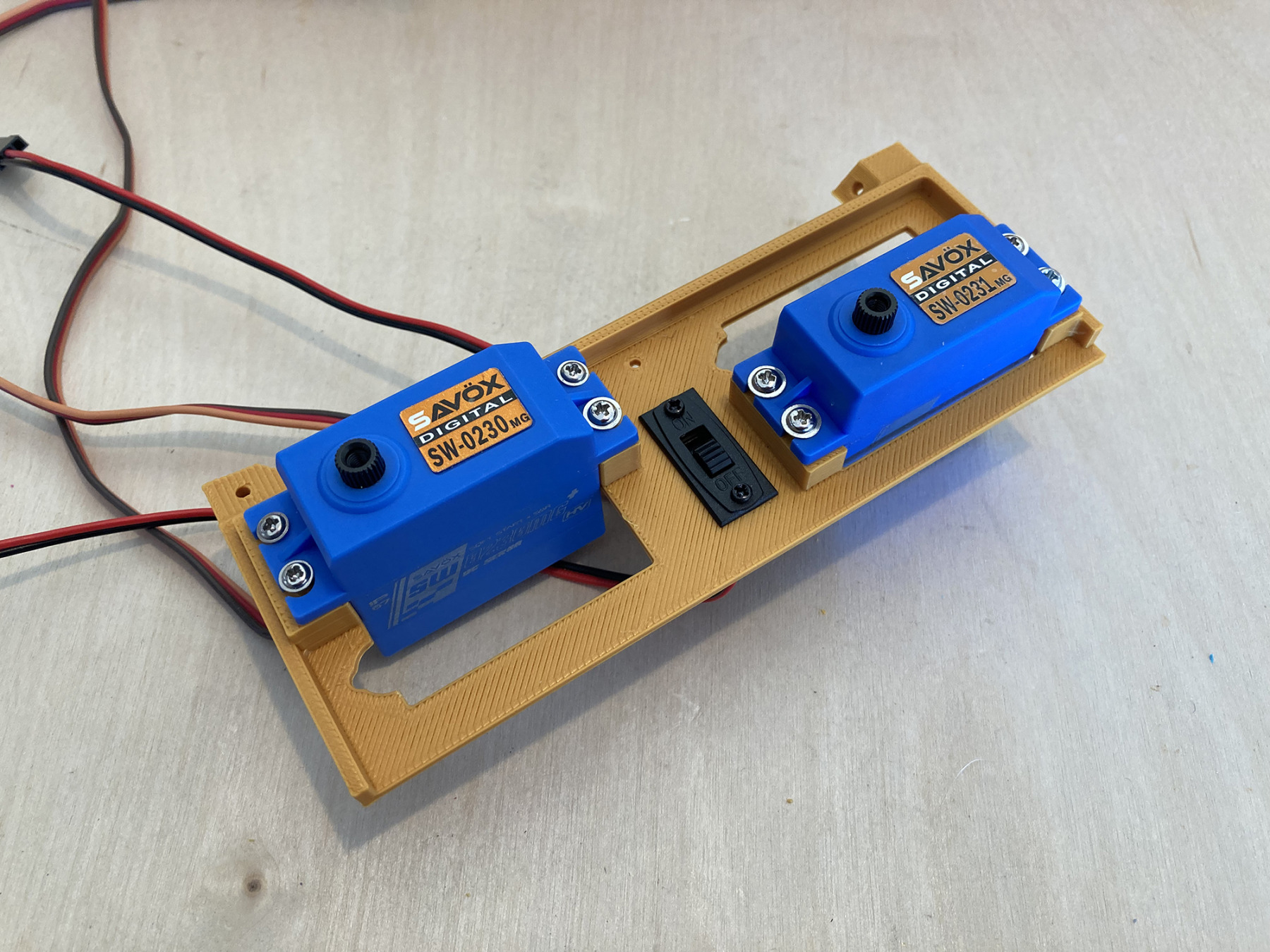

- 3 petites vis de 3mm - Pour le plateau du servo
- Tringle – Du-Bro #108 Steel Kwik-Link avec tige de 12", filetage 2-56 & connecteur de barre
Quille & Structure
- Ballast – Billes de plomb, 2000g, 1 livre = 453.592 g.
- Joint de quille, Topper – Barre en carbone 3mm, 500mm
- Barre carrée en fibre de carbone pour quille (5x5mm x 1m) x 3.
- 5 longueurs de 400mm sont nécessaires.
Gréement & Matériel de Voile
- Carbone 10mm mât x 1250mm. (2 x 1m) longueurs utilisant les pièces de joint imprimées
- Carbone 6mm bras 2 x 300mm
- Matériel de voile – Feuille de Mylar, 0.8x1.3m (31.5 × 51.2 in)
- Ruban de voile – Ruban de réparation de spinnaker, 1 rouleau
- Fil de drisse – Fil tressé 130–300lb, 3m (39.4")
- Clips de pêche × 5
- Fil de maintien – Fil de leurre de pêche, 0.8mm × 5m
- Crimps en aluminium × 10
Autres
- Barre en carbone 4mm, gouvernail
- Goupilles fendues (Goupilles de retenue) – 25mm × 5
