Materiales y Piezas del Racing Sparrow RS1000-3D

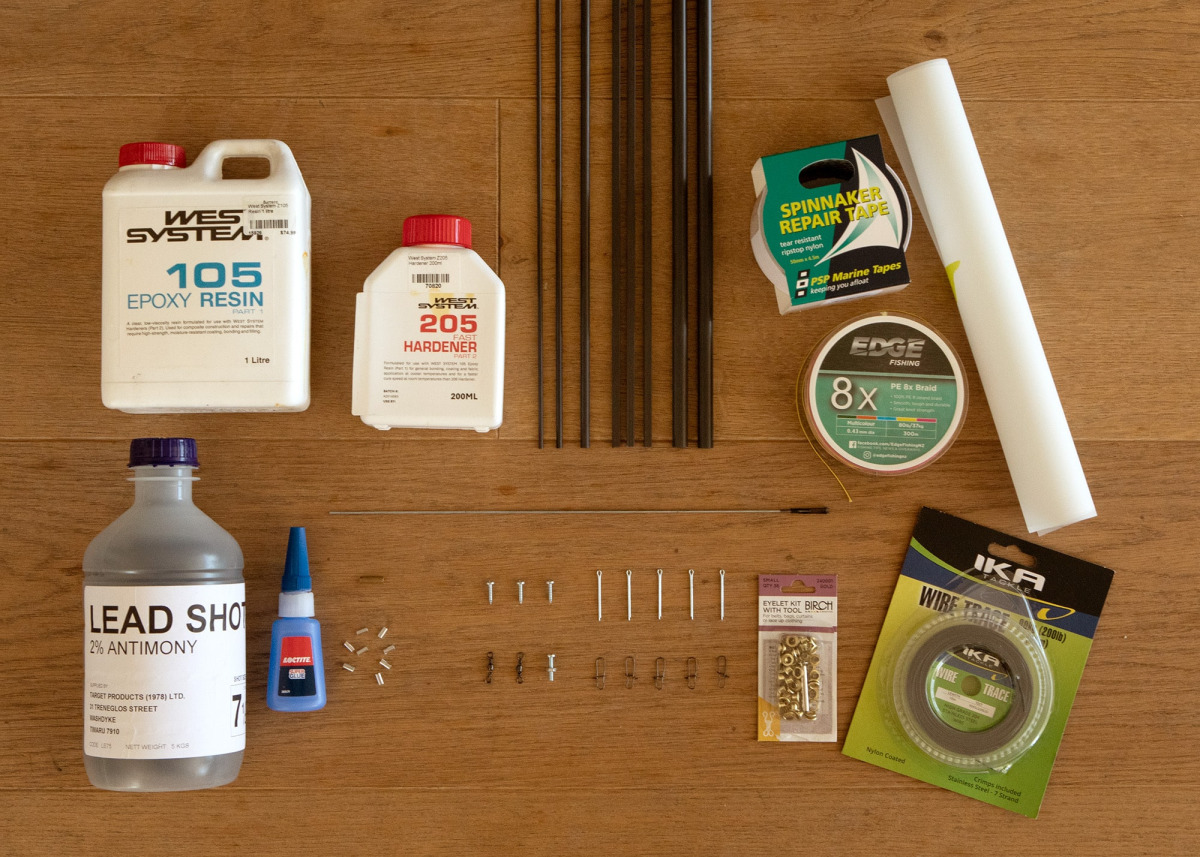

Estas son las listas completas y detalladas de materiales y electrónica que necesitas para completar la construcción del Racing Sparrow 1000 3D.
Los servos son servos de tamaño estándar, lo que significa que puedes elegir opciones que se ajusten a tu presupuesto.
Nota: todos los enlaces son para proveedores en EE. UU. Necesitarás encontrar materiales cerca de ti. Los nombres de algunos materiales, como los pasadores de separación en Nueva Zelanda, se llaman pasadores de chaveta en EE. UU.
Filamento y Adhesivos
- 2 rollos de filamento, ya sea PLA+, ASA, ABS, PETG
- Pegamento CA (Super Glue)
- Resina 250ml – Poliéster o (Epoxi mezclado con alcohol metilado para diluir)
- Epoxi - Jeringa de dos partes
Electrónica
- Servo de vela Standard Hi Torque 13+kg
- Servo de timón – Futaba S-U300 Servo Universal Estándar
- Batería - 5AA NiMH en línea. (6V)
- Interruptor de alimentación – Arnés On/Off con conector JR
- Receptor – Radiomaster R86 (favorito del diseñador)
- Transmisor – Radiomaster Pocket (favorito del diseñador)
Mecánica y Vínculos
- Tubo de lámina de 5mm de longitud – Tubo de Cobre K&S 5/32" OD (~4mm)
- Tornillo de brazo de timón – Tornillo M2mm x 12mm y tuerca

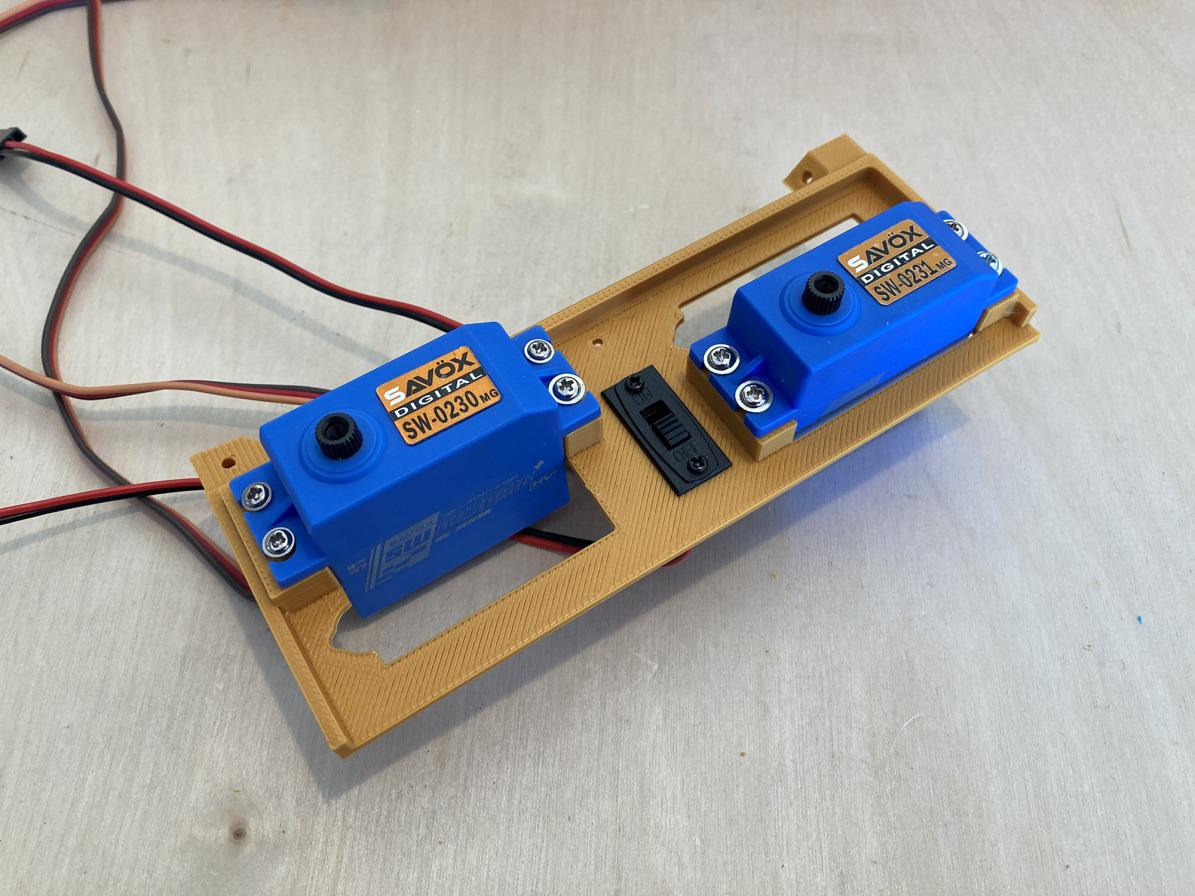

- 3 tornillos pequeños de 3mm - Para la bandeja del servo
- Varilla de empuje – Du-Bro #108 Steel Kwik-Link con varilla de 12", rosca 2-56 y conector de timón
Quilla y Estructura
- Lastre – Plomo, 2000g, 1 libra = 453.592 g.
- Conector de quilla, parte superior – Varilla de carbono 3mm, 500mm
- Varilla cuadrada de fibra de carbono Barra de quilla (5x5mm x 1m) x 3.
- Se requieren 5 longitudes de 400mm.
Apuntalamiento y Material de Vela
- Carbono 10mm Mástil x 1250mm. (2 x 1m) longitudes utilizando las piezas de unión impresas
- Carbono 6mm Brazos 2 x 300mm
- Material de vela – Hoja de Mylar, 0.8x1.3m (31.5 × 51.2 in)
- Cinta para velas – Cinta de reparación de spinnaker, 1 rollo
- Línea de hoja – Línea trenzada 130–300lb, 3m (39.4")
- Clips de pesca × 5
- Alambre de soporte – Alambre para señuelos, 0.8mm × 5m
- Crimpadoras de aluminio × 10
Varios
- Varilla de carbono 4mm, Timón
- Pasadores de separación (Pasadores de seguridad) – 25mm × 5
