Questo è il modello completo ufficiale stampato in 3D. È stato stampato dagli stessi file che acquisti.

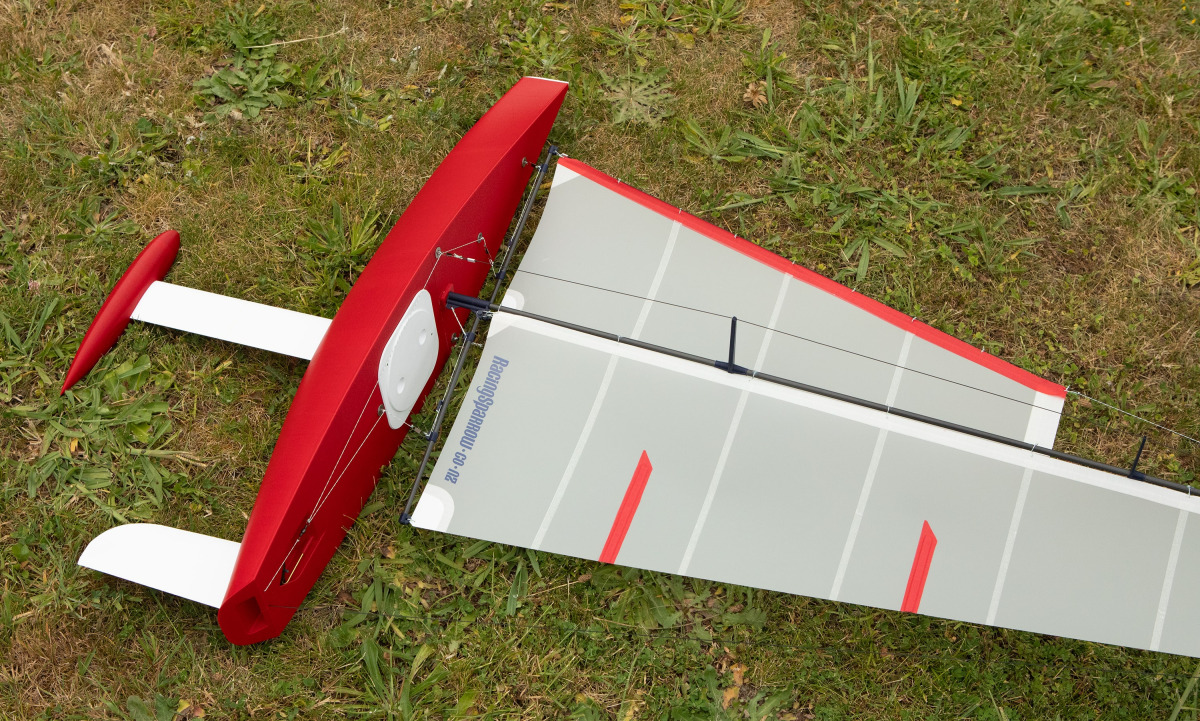

RS760 Stampato in 3D

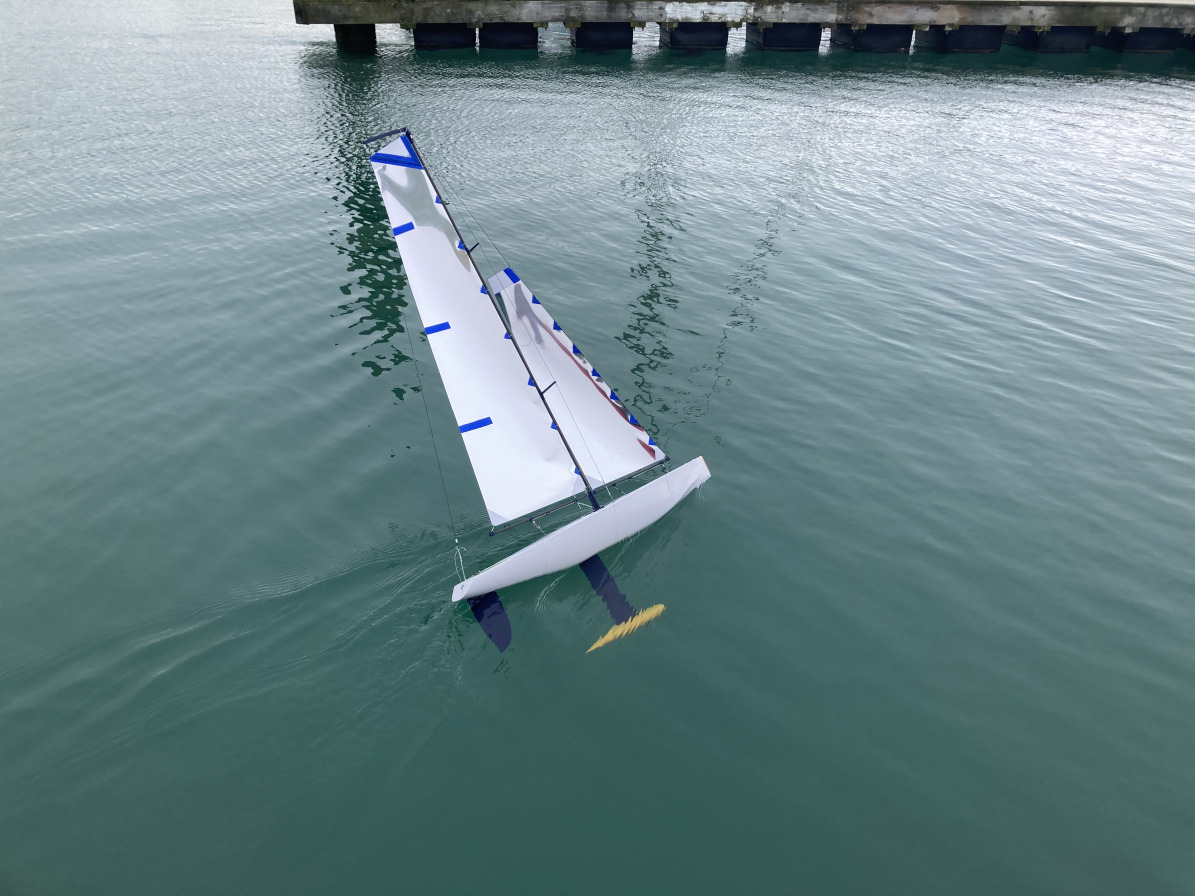

Questo modello è il Racing Sparrow originale in forma stampabile in 3D. È una barca davvero ben educata, bella da navigare e un piacere da guardare!
Materiali & Istruzioni per la Costruzione

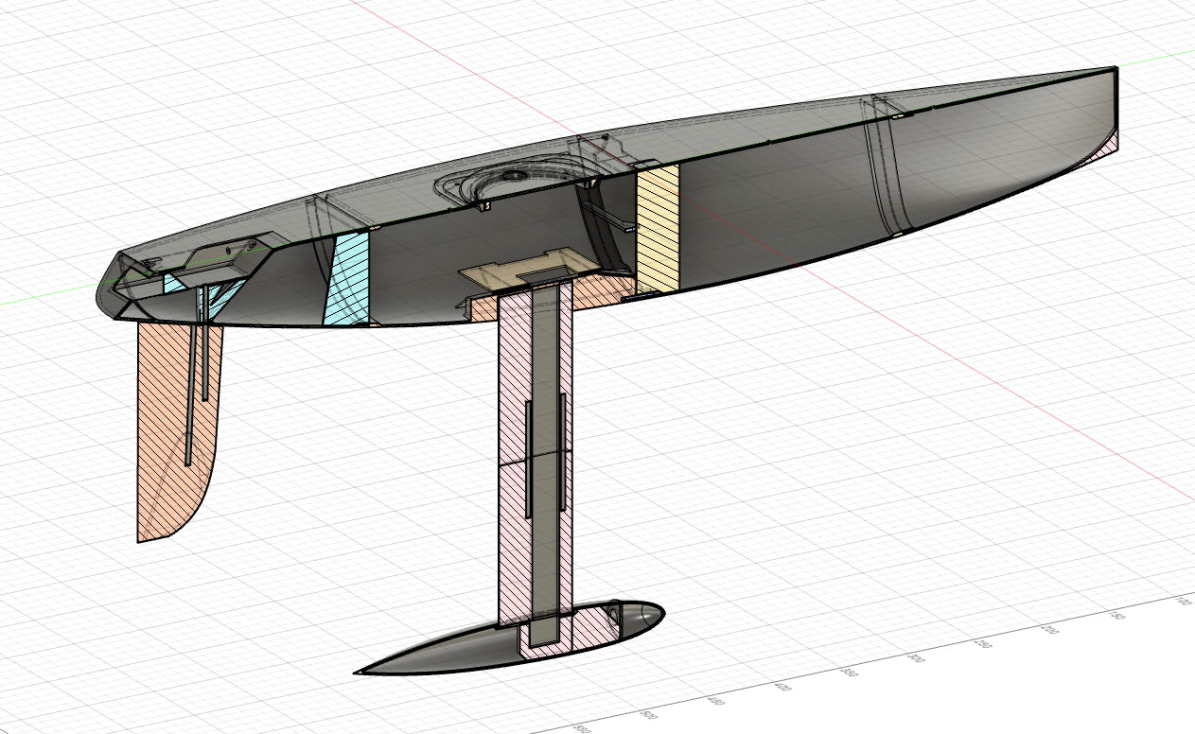

Caratteristiche principali del design:
760mm di lunghezza, 150mm di larghezza, albero di 950mm, bulbo di 0.85Kg
- Scafo stampato in 4 parti
- Accessori per l'albero stampati
- Hatch a torsione per impermeabilizzazione
- Scocca del bulbo in 2 parti, riempita con pallini di piombo
- Chiglia in 2 parti, con fessure per rinforzo in carbonio
- Servi standard per RC a 2 canali
- Volume di Stampa: 200 x 200 x 210mm (xyz)
- STL: $19 USD Download digitale istantaneo
Manuale di Istruzioni Completo
Tutti i nostri progetti di barche hanno manuali di istruzioni che includono il piano velico, l'elenco dei materiali, l'elenco delle elettriche e altro ancora. Questo metodo di costruzione 3D è un modo molto veloce per realizzare un buon modello di yacht e i manuali lo rendono facile.
Materiali & Elettronica
Per completare il progetto sarà necessario procurarsi vari tubi in fibra di carbonio e altri materiali grezzi come pallini di piombo e anche componenti elettronici.
Feedback dei Clienti
Chris, USA
Naviga altrettanto bene, se non meglio, della mia DragonFlight95. Qualunque cosa tu abbia fatto, l'hai fatta bene. Ho una piscina molto piccola (rettangolo di 2,4 metri per 6 metri) e riuscivo a fare figure otto senza problemi! Tutti al lavoro sono motivati a iniziare a costruire anche loro!
Mike, Texas USA
Le parti sono state stampate perfettamente sulla mia stampante Bambu Labs e sono state facili da assemblare con la supercolla. Riempire la lampadina stampata a vuoto con pallini di piombo ed epoxy ha funzionato bene. È un ottimo modo per ottenere una lampadina a chiglia aerodinamica senza doverne fondere una. Il kit è abbastanza semplice da stampare, tanto che ne ho realizzato uno per un mio amico senza troppe difficoltà.
Probabilmente potresti allestire il rig e andare a vela mentre lo scafo esce dalla stampante, ma ho scelto di rifinire e dipingere il mio. Ho utilizzato pellicola da disegno e nastro da spinnaker per realizzare le vele, che hanno funzionato bene sul mio Sparrow in balsa da 1M. Lo scafo stampato in 3D è stata la parte più semplice, poiché ho dedicato più tempo alle vele e all'attrezzatura.
In definitiva, è stato un progetto divertente da costruire. La stampa 3D ti consente di ottenere uno scafo finito molto più rapidamente rispetto a un metodo a tavole su telaio o compensato cucito.
Ho utilizzato filamento PLA per tutto il progetto. Dovrò fare attenzione a lasciarlo in auto d'estate, altrimenti è probabile che si deformi. Forse il prossimo sarà realizzato in PETG.
Roland Beverley, Regno Unito
Ho partecipato come beta tester per il Racing Sparrow stampato in 3D, collaborando con Bryn a distanza, via email, per testare come i pezzi venivano stampati e assemblati. Pertanto, la mia costruzione della barca è stata sperimentale in alcune parti e ho preso il mio tempo per fornire feedback. Detto ciò, è stato sorprendentemente semplice da costruire. Le stampe sono molto resistenti in PLA+ e si incastrano bene, senza necessità di supporti.
Ero ansioso per la mia prima navigazione, ad esempio, la barca sarebbe stata controllabile? Sarebbe rimasta asciutta? Non dovevo preoccuparmi! Ha appena imbarcato una goccia d'acqua ed è stata molto facile da navigare, nonostante la mia costruzione della vela amatoriale e la mia esperienza minima con i modelli di yacht. Il grande timone offre molta autorità, c'è una buona performance di bolina anche senza una messa a punto fine e l'attrezzatura è semplice ma robusta. Infatti, quando la mia drizza si è sciolta (colpa del mio nodo) e ho perso la vela di prua, ha continuato a navigare molto bene per un recupero controllato.
Non puoi sbagliare con questa barca. I pezzi sono accessibili ed economici, la costruzione è un'esperienza semplice, pulita e piacevole (è come creare il tuo kit e poi assemblarlo!) e naviga in modo fantastico, sia che tu voglia divertirti, imparare o gareggiare.
Di cosa si tratta il 3D Racing Sparrow?
Quale tipo di stampante 3D è la migliore?
La maggior parte delle stampanti 3D domestiche sarà in grado di stampare il RS760-3D poiché la dimensione del piano di costruzione necessaria è di soli 200 x 200 x 210 mm - xyz.
Per il RS1000 è necessaria una stampante con dimensioni del piano di 210x210x245 mm - xyz. Il passero di 1 metro richiede una stampante leggermente più grande, che è comunque molto comune.
Quando cerchi una stampante, considera la dimensione di costruzione, l'autolivellamento e la connettività wifi. Molte stampanti ora offrono tutte queste caratteristiche, rendendo l'esperienza molto più rilassante.
Io utilizzo una Creality K1 Max, che è una macchina di alta qualità e chiusa, ma è comunque considerata una macchina per hobby domestico. L'involucro aiuta a mantenere le temperature più stabili nel mio garage freddo. Se utilizzata all'interno, allora un involucro potrebbe essere eccessivo.
Posso acquistare i file e portarli al servizio di stampa 3D locale?
Certo che puoi! Non ci importa come stampi le tue barche! Ci sono molte aziende di stampa 3D locali che possono stampare i pezzi della barca per te e tu potrai trascorrere qualche ora a costruirla!
Cosa mi servirà per completare la costruzione stampata in 3D?
Per completare hai bisogno di:
Per i link ai fornitori in tutto il mondo, prova la pagina dei materiali
Sia le barche RS760 che RS1000 richiedono parti simili, ma con dimensioni diverse. Avrai bisogno di servocomandi per vela e timone, ricevitore e trasmettitore. Ti serviranno tubi in carbonio per l'albero e le boma. Le vele sono realizzate in Mylar e utilizzano nastro per riparazioni di spinnaker per i fissaggi. Altri piccoli prodotti da pesca sono utilizzati per i sostegni e le connessioni dell'armo. Avrai anche bisogno di colla super CA e di resina epossidica. La lampadina richiede del piombo da fucile da utilizzare come zavorra. Per un elenco completo dei materiali per ciascun design di barca, ti preghiamo di scaricare le istruzioni su questa pagina.
Quali impostazioni della stampante 3D sono necessarie?
Impostazioni di Stampa
- Ugello: Standard 0.4mm
- Conteggio Linee Parete: 3
- Strati Superiori: 4
- Strati Inferiori: 4
- Riempimento: 35%
- Velocità di Stampa: 180mm/s
- Adesione al Piatto: Brim ampi all'interno e all'esterno utilizzati per le sezioni dello scafo, senza bisogno di colla o spray
- Materiale: eSun PLA+
- La maggior parte dei pezzi: ugello a 224°C, piatto a 65°C
- Pezzi più sottili/piccoli: ugello a 230°C, piatto a 60°C
- Temperatura di Chiusura: ~30°C per la migliore adesione al piatto
- Distanza di Ritrazione: 0.8mm (riduce il filamento in eccesso)
Come viene pesato il bulbo della chiglia?
Il bulbo è un guscio stampato che puoi riempire con pallini di piombo provenienti da un negozio di armi. È un modo molto semplice e creativo per creare un bulbo di piombo. Non potrebbe essere più facile. In Nuova Zelanda i pallini di piombo possono essere acquistati in questo negozio online.
Come vengono realizzate le vele?
Le vele sono realizzate in un unico pezzo di pellicola mylar. Non è necessario cucire o utilizzare nastro adesivo biadesivo. Puoi utilizzare vari materiali come pellicola riflettente mylar da negozio di giardinaggio, pellicola per disegno architettonico o nylon ripstop. Qualunque sia la tua scelta, le vele piatte semplici funzionano bene. Non è necessario costruire vele complesse e speciali. Le vele in un pezzo creano naturalmente una bella forma aerodinamica con l'aiuto di alcune stecche sui bordi posteriori. Semplice!
Devo impermeabilizzare lo scafo?
No. Ho fatto molte navigazioni ora con un Racing Sparrow 3D e non ho sigillato le parti stampate. Le ho semplicemente incollate con la super colla e sono andato a navigare.
Navigo in acqua di mare e non ho avuto problemi. La finitura dello scafo stampato non è perfetta, ma la barca naviga comunque molto veloce e una bella finitura non è davvero necessaria per avere una barca veloce. Basta costruire in fretta e andare a navigare!
Ci sono restrizioni di licenza quando acquisto i file STL?
Puoi stampare fino a 5 barche con 1 stampante quando acquisti i file STL. Se desideri stampare e vendere barche, ti prego di contattarmi per concordare i termini.
Da Racing Sparrow non siamo troppo preoccupati di pagare una tassa per ogni stampa di barca. Preferiamo che gli STL permettano alle persone di costruire più barche e far sì che più persone navigano e si divertono.
La cosa principale è che nessuno guadagna dai file STL vendendo barche, parti o rivendendo file. Se non sei sicuro, ti prego di inviarmi un'email prima.
Tutti i file STL e le istruzioni sono protetti da copyright 2024 Bryn Heveldt.

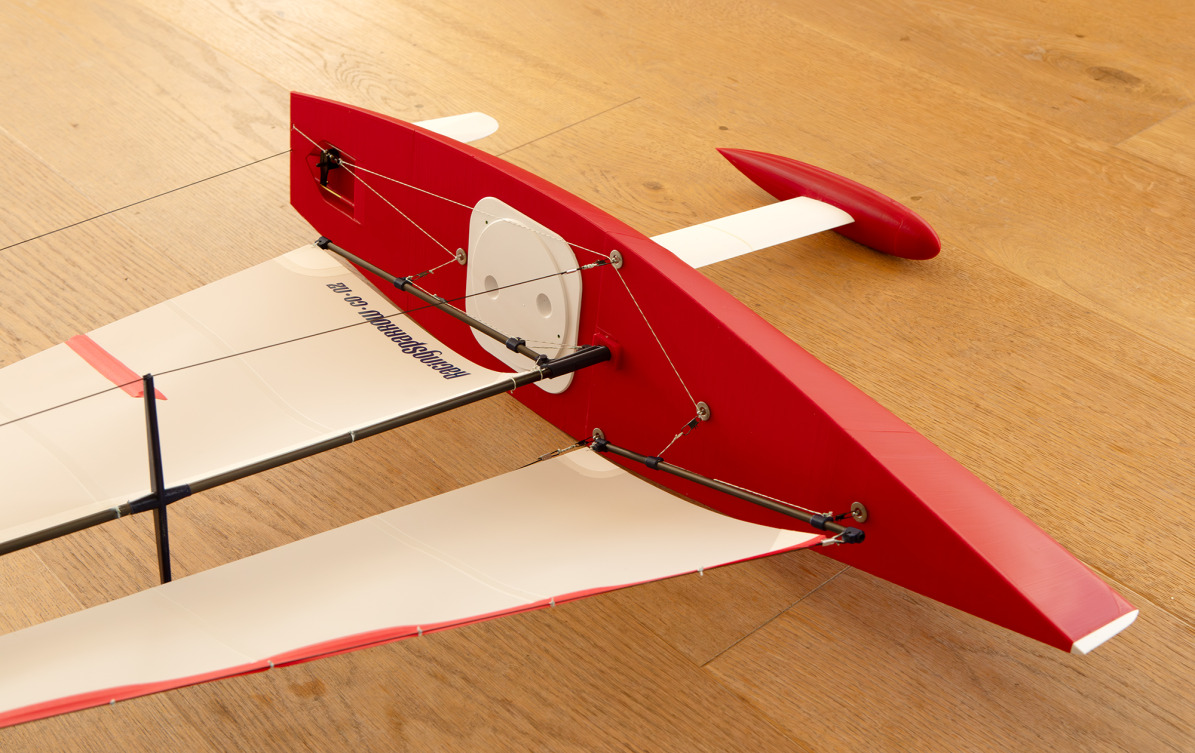

Hatch e Accessori Stampati in 3D
Per entrambe le barche, l'hatch è un'apertura a torsione che tiene fuori l'acqua. Nessun guasto del nastro mantiene la navigazione rilassata. Tutti gli accessori del rig sono parti stampate, inclusa un'assemblaggio ordinato del gooseneck, tutto attaccato a un albero in tubo di carbonio.
RS760 Albero 6mm lungo 950.
RS1000 Albero 10mm lungo 1250.

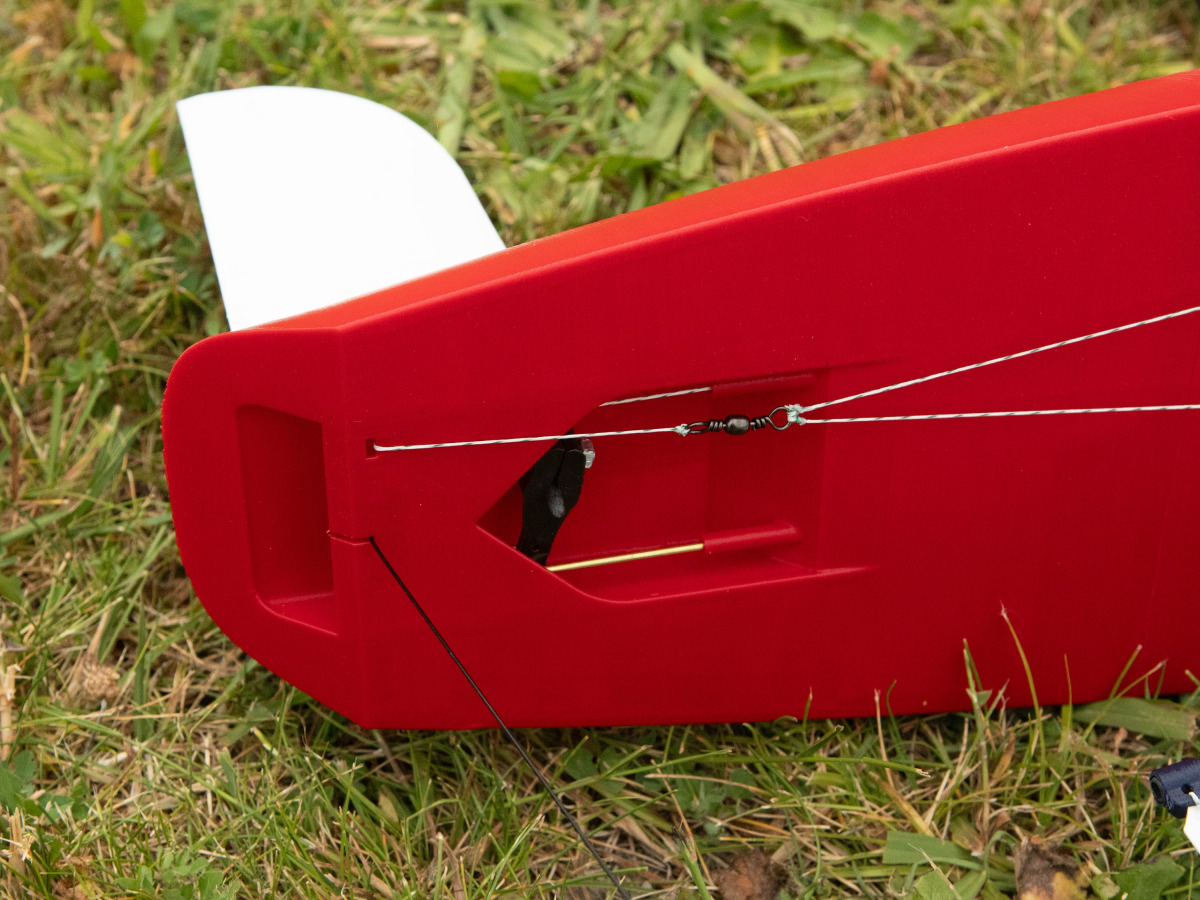

Design della Poppa Pulita
Progettato per essere stampato facilmente senza passaggi aggiuntivi, il design della poppa integra un vassoio per la raccolta dell'acqua, un albero del timone, un blocco di ritorno della vela e anche una fessura per il fissaggio del backstay. Questo design rende la parte posteriore di questa barca ordinata, funzionale e slanciata.
Non è necessario alcun nastro per sigillare la barca durante la navigazione. L'abbiamo testata in condizioni di tempesta così come in calma e le barche sono sempre asciutte all'interno alla fine. Rimarrete sorpresi da quante caratteristiche sono racchiuse in un unico file STL.

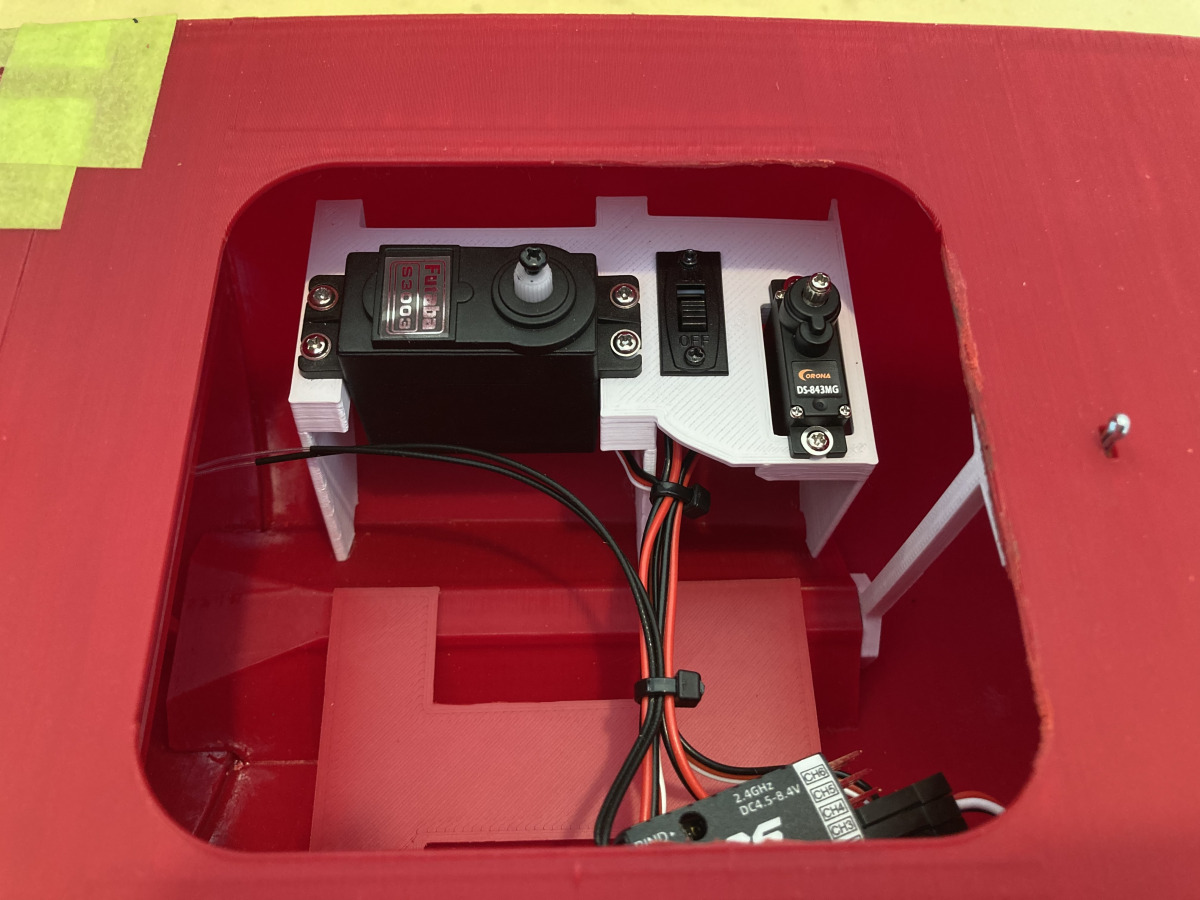

Layout Elettrico Semplice, Pulito e Economico
Gli elettrici utilizzati sono alcuni dei servocomandi e dell'attrezzatura RC più economici che puoi acquistare. Non è necessario un verricello speciale, poiché il Racing Sparrow utilizza un servocomando standard con un braccio lungo per tirare dentro e fuori le vele. Questo mantiene i costi molto bassi. Questa è una considerazione chiave di tutti i progetti del Racing Sparrow.

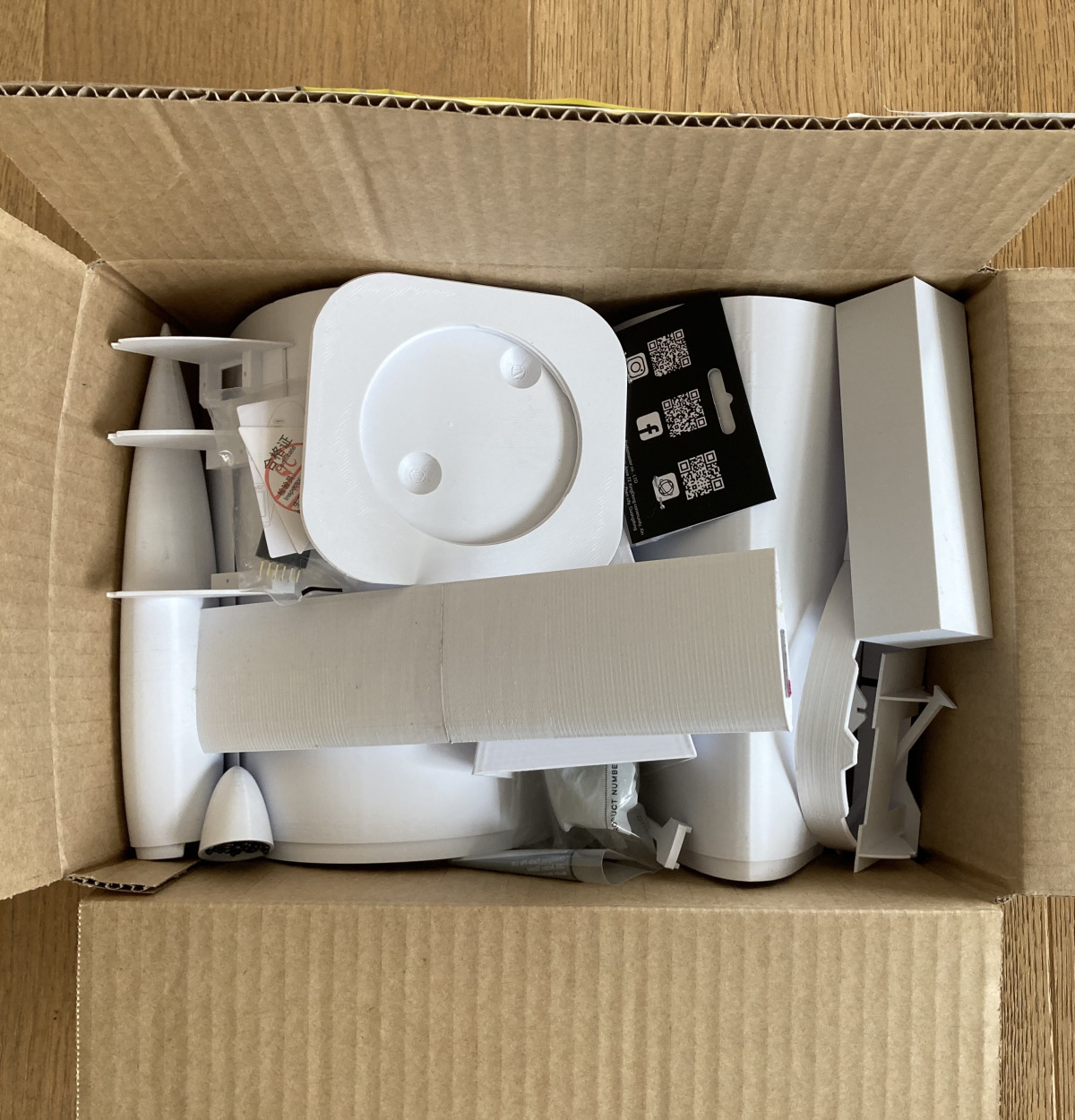

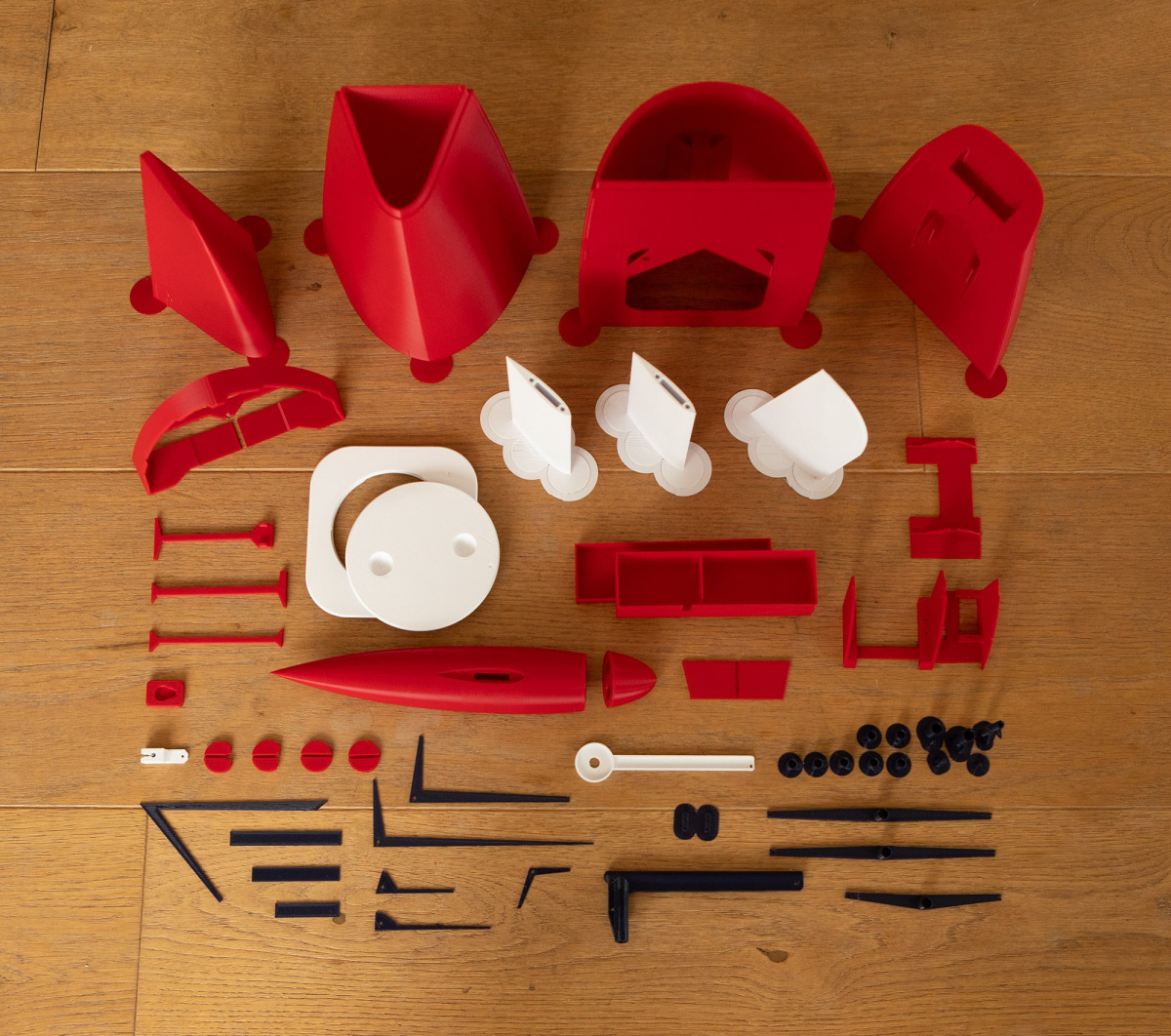

Parti Stampate
La maggior parte della barca è stampata, inclusi tutti i componenti dell'albero. Questo è stampato da un rocchetto di eSun PLA+ bianco freddo. La lampadina è riempita con pallini di piombo, è un componente a 2 pezzi.
Puoi mescolare e abbinare colori per diverse parti della barca se lo desideri. Una chiglia e un timone bianchi sembrano fantastici secondo me, poi magari uno scafo rosso e una lampadina con un coperchio bianco per il boccaporto.
Puoi anche ottenere PLA che è un gradiente di colori o addirittura metallici. Sii creativo!
Potresti livellare la superficie e poi carteggiare e spruzzare per ottenere una finitura professionale o lasciare la texture stampata naturale per una costruzione veloce. Una superficie lucida e liscia dovrebbe teoricamente navigare più veloce. Ma aggiungerebbe peso allo scafo, annullando possibilmente qualsiasi guadagno. Sarebbe fantastico e professionale.
Non ho sigillato il PLA+ con resina, è appena uscito dalla stampante. Le giunzioni dello scafo sono con CA Supercolla, la chiglia è incollata con araldite nella fessura. Navigo in acqua salata e trovo che un'asta di ottone o plastica sia la migliore per l'asta di controllo del timone. Qualsiasi altra cosa corrode rapidamente. I perni a molla in acciaio inossidabile sono anche una buona idea se si naviga in mare.
