RS-Rangerの紹介：3Dプリント可能な帆船

このRCヨットは誰のためにデザインされていますか？

RS-Rangerは、キールボートに積むのに最適で、学校グループのための実用的で魅力的なプロジェクトとしても最適です。

シンプルさ、輸送の容易さ、全体的な堅牢性が主要なデザイン目標でした。同様に重要なのは、ボートが現代的でクールに見えることを望んでいたことです。すべてのパーツは、その純粋な本質と実用的な目的にまで簡素化されています。

また、標準の入手しやすい電子機器を使用して構築するため、非常にコスト効果が高いです。

鉛バルブは、鉛の玉で満たされた3Dプリントのシェルです。手袋を着用して扱うことで、ワークショップや教室環境に適した安全なアプローチとなります。

セーリング特性

Rangerはセーリングが非常に楽しいです。低く尖った船首が水を激しく切り裂き、デッキの上をたっぷりの水が流れ、非常に活気のあるボートとなります。乗っていないことを喜んでください！

私たちは、さまざまな条件でボートを徹底的にテストし、穏やかな軽風のグライダーとしても、高風のブリュイザーとしても同様に楽しめることを発見しました。上り風では、強力なセイルバッテンシステムとバランスの取れたデザインのおかげで、シングルセイルボートとして高く風を指します。吊り下げ式の舵はボートを機敏にし、セーリングを容易にするため、学習に最適です。

あるテストセーリングでは、ボートが鋭い岩に押し流されましたが、完全に無傷で戻ってきました。これは、厚いハルスキンと堅牢な舵カセットデザインの素晴らしいデモンストレーションです。

主なデザイン機能

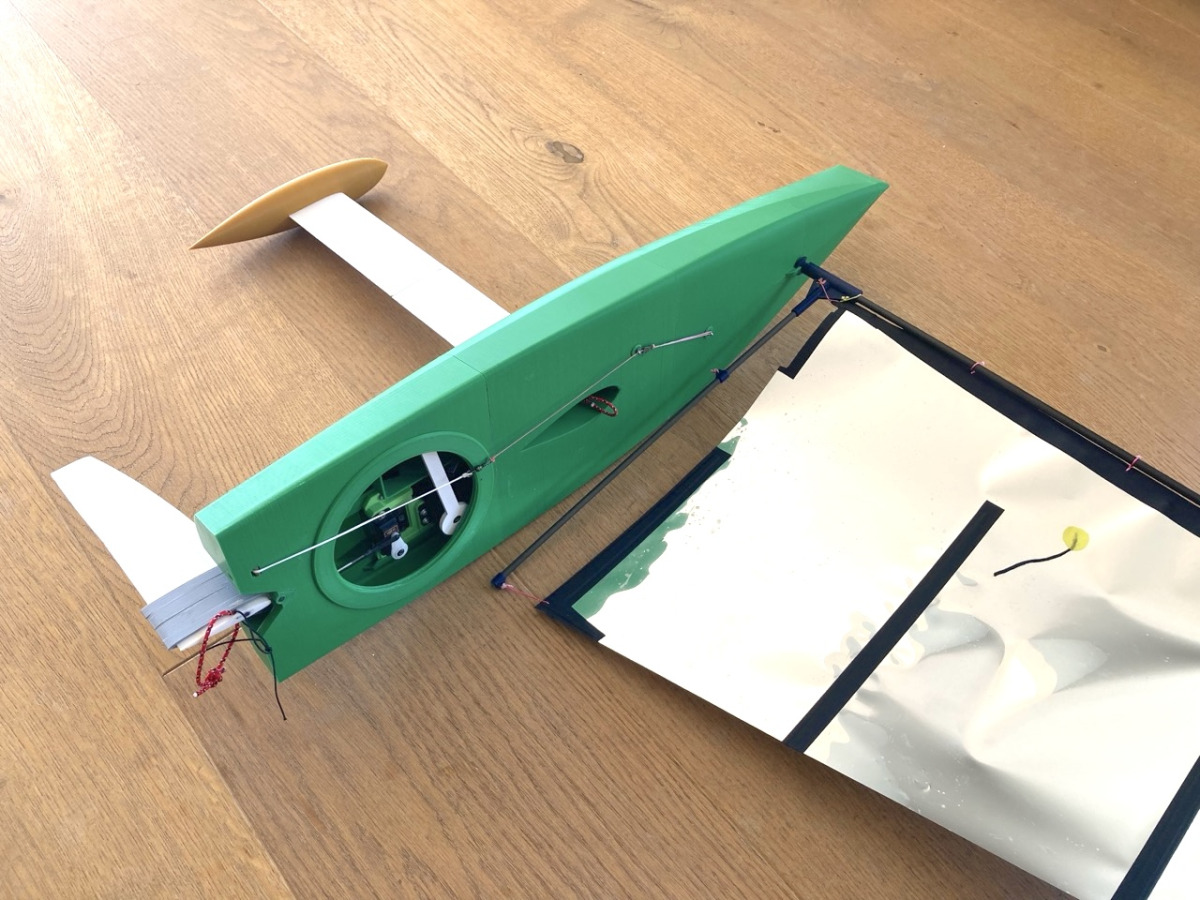

• ハルの長さ: 650mm
• 舵の追加: 45mm（全長695mm）
• ビーム: 157mm
• 全体の重量: 約1.5kg
• スライディングキールはハル内に上げることも、ボートの外に完全に出すことも可能
• カセットスライディング舵
• シングルスクエアトップメインセイル
• 3Dプリントボリューム必要: 150 × 150 × 180mm (xyz)

ファイルセットには、さまざまなバルブの重さやセイルプランのサイズが含まれており、セーリングや異なる変数がパフォーマンスに与える影響について学ぶのに最適です。

キールはオープンセンターケースを通じて上下にスライドし、上部にはシンプルなロープループを使用しています。バルブの交換を迅速に行うために完全に取り外すことができます。舵は強力で、タッキング中に動作を見ているのが満足感のある永久カセットにスライドします。

マストは後ろからスロットインし、その後所定の位置に回転します。小さなロープクリップがブームに取り付けられ、ロッキングディスクがマストの持ち上がりを防ぎます。

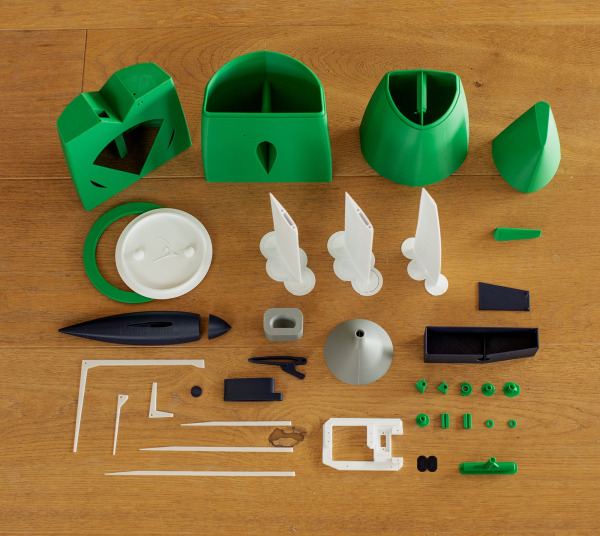

すべてのリグコンポーネントは3Dプリントされており、標準の6mmおよび5mmカーボンチューブに取り付けられます。セイルバッテンも3Dプリントされており、スピンネーカータープを使用して一体型のマイラー平面セイルに取り付けられます。このバッテンシステムは、現代的なスクエアトップメインセイルを持つ強力なエアロフォイル形状を作り出し、優れた上り風の力を提供します。

説明書とビルドビデオ

STLファイルとともに、詳細な説明書がPDF形式で提供されます。印刷から組み立て、調整、セーリングに至るまでの全プロセスをカバーする完全なビルドビデオも含まれています。

ファイルセットには、ボートスタンド、バルブホルダー、安全に鉛の玉を注ぐための漏斗など、ビルドを支援するためのいくつかの便利な印刷可能なツールも含まれています。

入手可能性と価格

STLファイルとビルド説明書は、2026年初頭に購入およびダウンロード可能になります。

個人使用ライセンス: 約USD $22

教育および教室ライセンスも、他のSTEMプロジェクトに合わせて提供されます。

最新情報を受け取る

ファイルがリリースされた際に通知を受けるには、サインアップページを訪れてメールアドレスを入力してください。

部品リストとビルドコスト (AUD)

ハル:
PLA+ - 1ロール $30
スプリットピン (25mm x 3.5) x 2 $4
スーパークルー 20g $24

キール/ラダー:
カーボンロッド 4mm - 50mm $10
カーボンロッド 3mm - 200mm  $6
カーボン角ロッド 4mm - (400mm x 4) $10
エポキシ樹脂 (キールカーボン) 60ml $20
ポリエステル樹脂 (バルブ) 500ml - 多くのボートに十分 $19
ミネラルターペンタイン - 30ml $0.50 *
鉛ショット - 500g $20
スペクトラロープ 直径2mm - 150mm, $3

リギング:
カーボンマスト 6mm x 3mm - 1メートル $9
カーボンブーム 5mm x 3mm チューブ - 400mm $7
ブレイドライン - 500mm $5 - 一生分の十分な量!
セイル素材 - シルバーマイラー $50 - 20枚のセイルに十分!
スピネーカーテープ - 1/2ロール $10
フィッシングクリップ & スイベル x 1  $4
シートチューブ 5mm 長さ – 銅チューブ K&S 1/8" OD (~3.18mm) $6

電気:
受信機: RadioMaster R86 $23
セイルサーボ: S3003スタンダードサーボ $10
ラダーサーボ: ミニサーボ EMAX ES3054 $20
サーボ制御ロッド & クレバス - Dubro2-56 $4
パワースイッチ – JRプラグ付きオン/オフハーネス $4.50

小さな3mmネジ x 2 *

合計材料費 = $299 AUD または $198 USD

このリストのいくつかのアイテムは、複数のボートをカバーする数量で提供されます（マイラーセイルフィルム、ポリエステル樹脂、ブレイドラインなど）。小さな艦隊を構築する場合、1隻のボートの約$299から、5隻のボートを構築する際にはおおよそ$200AUDにコストが下がるという粗い目安があります。これは、すでに持っているものや材料の調達先によります。

また、バッテリーが必要ですが、4AAAまたは4AAのいずれかをすでに持っている可能性が高いです。
これも必要ですが、すでに持っている可能性が高いものの1つです: RadioMasterポケットトランスミッター = $112AUD

* 一般的なアイテムで、すでに持っている可能性が高いです。
